Захисна пластина маслонасоса (колектор) для бензопили Goodluck GL3800 KZ

Захисна пластина маслонасоса для Goodluck GL3800

Профільована пластина призначена для ремонту бензопили Goodluck GL3800 та встановлюється з боку картера в зоні маслонасоса. У товарних назвах деталь також зустрічається як колектор. Вона закриває і захищає відведену їй ділянку механізму, проте не є самим оливним насосом і не подає мастило до шини та ланцюга. Це потрібно враховувати під час діагностики: якщо олива не надходить, разом із пластиною необхідно перевірити насос, його привід, шланги та канали.

Призначення та конструкція

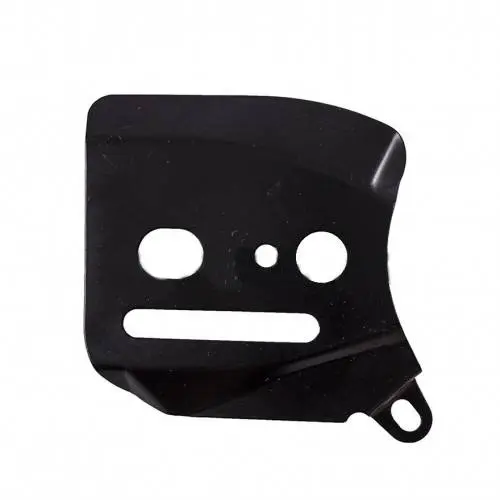

Деталь має форму чорної профільованої панелі з кількома отворами різної конфігурації. Конструкція містить два великі отвори, невеликий центральний отвір, довгастий паз та окреме кріпильне вушко. Таке розташування задає положення пластини відносно сусідніх деталей і точок фіксації. Вигини по краях та контур панелі відповідають місцю встановлення на пилі сімейства GL3800.

Пластину застосовують для відновлення штатного компонування зони маслонасоса після розбирання або ремонту бензопили. Вона відокремлює розташовані поруч деталі від відкритої ділянки картера та допомагає зберігати передбачене положення компонентів. Поряд містяться маслонасос, його привід і деталі зчеплення, тому правильна посадка має особливе значення: панель не повинна стояти з перекосом, затискатися краєм або торкатися рухомих частин.

Коли потрібна заміна

Нову пластину встановлюють, якщо попередню деталь втрачено, помітно деформовано, вона має тріщину, пошкоджене вушко або розбиті кріпильні отвори. Налипла тирса та оливні забруднення самі по собі не завжди потребують заміни: справну зняту панель можна очистити й оглянути. Причиною для придбання є пошкодження, через яке пластина не сідає рівно на своє місце або не може надійно фіксуватися.

Не плутайте цю позицію з корпусом маслонасоса, кришкою маслонасоса, приводним черв'яком чи пластиною натягувача ланцюга. Для Goodluck 3800 продаються всі ці деталі, але вони мають різне призначення та відрізняються розташуванням отворів. Представлена позиція є окремою захисною панеллю з власним контуром, довгастим пазом і кріпильним вушком.

Що перевірити перед вибором

• Модель пилки: заявлена сумісність — Goodluck GL3800.
• Тип деталі: захисна пластина зони маслонасоса, яку також називають колектором.
• Контур: порівняйте вигини, форму країв і загальні пропорції зі знятою панеллю.
• Розташування отворів: мають збігатися великі прорізи, центральний отвір і довгастий паз.
• Точка фіксації: окремо перевірте положення вушка з круглим отвором.

Самого позначення GL3800 недостатньо, якщо пилу раніше ремонтували або вона належить до іншої модифікації. Надійніше зіставити всю геометрію: напрямок вигинів, відстані між отворами, форму паза та розташування кріпильного вушка. Пластина повинна ставати на місце без свердління, підрізання і примусового вигинання.

Рекомендації зі встановлення

Монтаж виконують після відкриття доступу до відповідного боку картера. Перед складанням посадкове місце очищають від тирси, густих оливних відкладень та інших забруднень, після чого перевіряють стан насоса, черв'ячного приводу, шлангів і кріплення. Панель орієнтують за отворами й пазом, укладають без перекосу та фіксують передбаченим кріпленням. Після складання потрібно переконатися, що пластина не торкається обертових деталей, а система змащування штатно подає оливу до пильної гарнітури.

Деталь підходить для цільового ремонту Goodluck GL3800, коли необхідно повернути на місце пошкоджену або втрачену захисну панель біля маслонасоса. Точне порівняння з попередньою пластиною допомагає не сплутати її із сусідніми запчастинами та зібрати механізм без перероблення посадкового місця.
