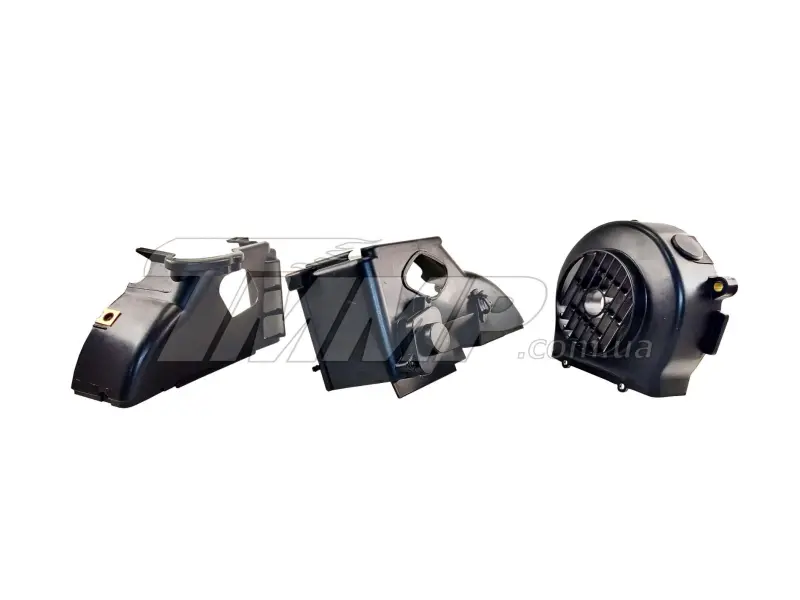

Комплект кожухів охолодження циліндра та генератора GY6 50 4T

Кожухи охолодження двигуна GY6 50 4T

Комплект призначений для відновлення штатного повітряного охолодження чотиритактного скутерного двигуна GY6 50. До нього входять формовані деталі, що закривають зону циліндра, а також кожух з боку генератора та крильчатки. Разом вони утворюють напрямний канал: крильчатка під час обертання захоплює повітря, а встановлені навколо двигуна панелі проводять потік уздовж ребер циліндра й головки.

Ці деталі належать до системи охолодження, а не до циліндро-поршневої групи. Вони не створюють компресію та не передають зусилля всередині двигуна. Їхнє завдання — утримувати повітряний потік у напрямку, передбаченому конструкцією. Якщо панелі відсутні, мають великі тріщини, пошкоджені біля кріплень або встановлені з помітними проміжками, частина повітря розсіюється до проходження крізь охолоджувальні ребра. Комплект дає змогу замінити пошкоджені зовнішні кожухи та повернути системі штатну конфігурацію.

Призначення та конструкція

• застосовується в системі примусового повітряного охолодження двигуна;
• містить кожухи зони циліндра й окрему частину з боку генератора;
• закриває крильчатку та формує канал для руху повітря до циліндра і головки;
• має формовані посадкові ділянки, технологічні вирізи та точки кріплення;
• чорний колір відповідає зовнішньому виконанню деталей комплекту.

Основна сфера застосування — китайські скутери з чотиритактним двигуном сімейства GY6 50. Для аналогічних товарних позицій підтверджена сумісність із моторами 139QMA, 1P39QMA, 139QMB та 1P39QMB об'ємом 50 см³. Водночас позначення GY6 охоплює кілька виконань, тому самого збігу робочого об'єму недостатньо: перед вибором потрібно зіставити форму кожної частини, розташування отворів, контури біля головки й циліндра, а також конфігурацію кожуха крильчатки.

Як підібрати комплект

Найнадійніше порівняти новий комплект з усіма панелями, що були встановлені раніше. Перевіряють кількість і розташування кріпильних точок, форму круглої частини біля крильчатки, положення вентиляційних вікон, вирізів під сусідні деталі та місця стикування верхньої й нижньої секцій. Якщо двигун ремонтували або замінювали, орієнтуватися слід на фактично встановлений мотор і його конструкцію, а не лише на назву моделі скутера. Окремо переконайтеся, що потрібний варіант саме для GY6 50 4T, адже кожухи двигунів іншого об'єму чи сімейства можуть відрізнятися геометрією.

Установлення та перевірка

Монтаж виконують на очищеному двигуні за наявності вільного доступу до циліндра та боку генератора. Спочатку панелі прикладають без остаточного затягування, суміщають штатні точки кріплення та перевіряють стикування сусідніх частин. Кожух не повинен торкатися крильчатки, що обертається, перетискати шланги або заважати під'єднаним дротам. Після вирівнювання кріплення затягують рівномірно, без надмірного зусилля, здатного пошкодити пластикові посадкові місця.

Після складання потрібно перевірити цілісність повітряного каналу, відсутність великих щілин між секціями та вільне обертання крильчатки. Комплект підходить для ремонту після розтріскування, деформації, втрати окремих панелей або пошкодження кріплень. Правильно підібрані та зібрані кожухи повертають повітрю заданий маршрут навколо циліндра й допомагають системі охолодження працювати відповідно до конструкції двигуна.
