Амортизатор руків’я бензопили Stihl MS 341/361

Амортизатор руків’я для Stihl MS 341/361

Цей амортизатор установлюється між руків’ям і корпусом бензопили Stihl MS 341 або MS 361. Він працює у складі антивібраційної системи, зберігає передбачений конструкцією рухомий зв’язок між вузлами та застосовується під час ремонту кріплення руків’я. Деталь обирають для заміни зношеного чи пошкодженого елемента, коли потрібно повернути вузлу штатне положення та правильну посадку.

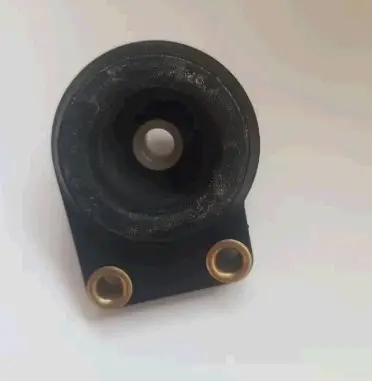

Конструкція має центральну металеву втулку, а також два монтажні отвори з металевими втулками. Амортизатор займає визначене місце у кріпленні, тому перед купівлею важливо порівняти його конфігурацію зі знятою деталлю. Зверніть увагу на форму основи, кількість і взаємне розташування отворів, наявність втулок, посадкові точки та бік установлення.

Застосування на моделях Stihl MS 341 і MS 361 не скасовує перевірки конкретного вузла. В одній бензопилі елементи антивібраційної системи можуть розміщуватися в різних точках конструкції та не завжди є взаємозамінними. Особливо ретельно добирайте деталь, якщо раніше на пилі замінювали руків’я, корпус або інші елементи системи гасіння вібрацій. За таких умов зіставляйте не лише модель техніки, а й фактичну геометрію кріплення.

Коли потрібна заміна

Під час роботи антивібраційна система зменшує передавання коливань від двигуна та різальної гарнітури до руків’їв. Із часом пружний корпус амортизатора та його посадкові місця можуть зношуватися. Перевірити стан деталі варто при збільшеному ході руків’я відносно корпусу, стукоті в зоні кріплення, перекосі вузла під час складання або помітному пошкодженні старого амортизатора.

Зношена деталь може порушувати штатне розташування елементів руків’я та створювати зайве навантаження на сусідні кріплення. Вчасна заміна амортизатора допомагає відновити передбачене компонування вузла й правильну посадку деталей після ремонту. Якщо посадкові місця старого елемента пошкоджені або розбиті, додатково огляньте точки кріплення на руків’ї та корпусі.

Як правильно підібрати

Спочатку уточніть маркування моделі бензопили та визначте місце, де встановлений демпфер. Потім зіставте знятий амортизатор із заміною за всіма доступними конструктивними ознаками. Основні орієнтири — центральна втулка, два додаткові монтажні отвори, розміщення металевих втулок, форма основи та бік монтажу.

Якщо стара деталь деформована, її зовнішнього контуру може бути недостатньо для точного порівняння. У такому разі перевірте взаємне розташування точок кріплення безпосередньо на руків’ї та корпусі. Це особливо важливо після попереднього ремонту, адже замінені раніше вузли можуть відрізнятися від початкового компонування бензопили.

Рекомендації зі встановлення

Перед складанням очистьте посадкові поверхні від забруднень і перевірте стан кріплення. Установіть амортизатор у відповідну точку, дотримуючись правильного боку монтажу та розташування отворів. Складайте вузол без перекосу: втулки й точки кріплення мають збігатися з посадковими місцями руків’я та корпусу.

Амортизатор підходить для планового ремонту Stihl MS 341/361, коли потрібно замінити елемент кріплення руків’я та відновити штатне компонування системи гасіння вібрацій. Ретельне порівняння зі знятою деталлю до встановлення дасть змогу правильно обрати амортизатор для конкретної точки кріплення.
