Світлодіодна вставка у фару EVO, 6 LED, 15,5×10

Світлодіодна вставка у фару EVO із шістьма LED

Вставка призначена для встановлення всередину сумісного корпусу фари мототехніки. Вона поєднує шість світлодіодів, розташованих у два ряди по три, окремі круглі відбивачі та спільне прозоре скло. Такий формат підходить для ремонту фари, у якій потрібно замінити внутрішню світлову частину, зберігши сумісний зовнішній корпус і його розташування на техніці.

Розмірне позначення моделі — 15,5×10. Одиницю вимірювання в даних виробника не зазначено, тому перед замовленням слід виміряти посадковий простір корпусу та зіставити обидва значення з фактичними розмірами демонтованої вставки. Враховуйте не лише ширину й висоту лицьової частини: мають значення глибина вільного простору, форма внутрішніх країв, розташування кріплень і можливість прокласти проводи без перетискання.

Конструкція та призначення

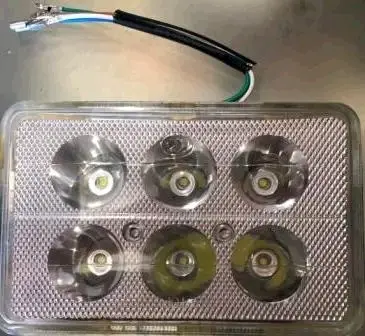

На лицьовій стороні розміщено шість оптичних секцій із власними відбивачами. Вони зібрані під одним прямокутним прозорим склом із фактурною поверхнею по периметру. У конструкції також передбачено підсвічування. Для підключення виведено три проводи, однак призначення кожного проводу, робочу напругу та схему ввімкнення для цієї позиції не заявлено. Ці параметри потрібно зіставити зі схемою конкретної техніки до монтажу.

Вставку підбирають як внутрішню частину фари, а не як окрему лампу зі стандартним цоколем. Тому збігу лише за кількістю світлодіодів недостатньо. Корпус фари має вміщувати панель формату 15,5×10, утримувати її без перекосу та давати змогу закрити зовнішні деталі без тиску на скло чи проводи. Якщо стара вставка має іншу форму, розташування точок кріплення або спосіб підключення, знадобиться інший варіант.

Що перевірити під час вибору

• Габаритний формат: порівняйте позначення 15,5×10 із шириною та висотою посадкового місця.
• Форму корпусу: лицьова частина вставки прямокутна, з дещо заокругленими кутами.
• Глибину встановлення: позаду панелі має залишатися місце для задньої частини та вільного виведення проводів.
• Кріплення: заздалегідь зіставте опорні поверхні й точки фіксації зі старою деталлю.
• Підключення: перевірте напругу бортової мережі, призначення трьох проводів і передбачені технікою режими.
• Стан фари: корпус не повинен деформувати вставку, а контакти та проводка мають бути справними.

Встановлення та перевірка

Перед роботою від’єднайте живлення фари та демонтуйте попередню вставку так, щоб зберегти доступ до штатних кріплень. Нову панель спочатку приміряйте без остаточної фіксації: скло має стояти рівно, краї не повинні впиратися в корпус, а проводи — проходити через передбачений отвір без натягу. Підключення виконуйте за електричною схемою конкретної моделі мототехніки; визначати призначення проводів лише за їхнім кольором не можна.

Після підключення послідовно перевірте всі передбачені режими освітлення та підсвічування, а потім переконайтеся, що контакти не нагріваються і світло не переривається під час легкого переміщення джгута. Остаточну фіксацію виконують після функціональної перевірки. Ця вставка підійде покупцеві, якому потрібна прямокутна LED-панель EVO на шість світлодіодів зі склом і розмірним позначенням 15,5×10, за умови відповідності посадки та електричних параметрів фарі.
