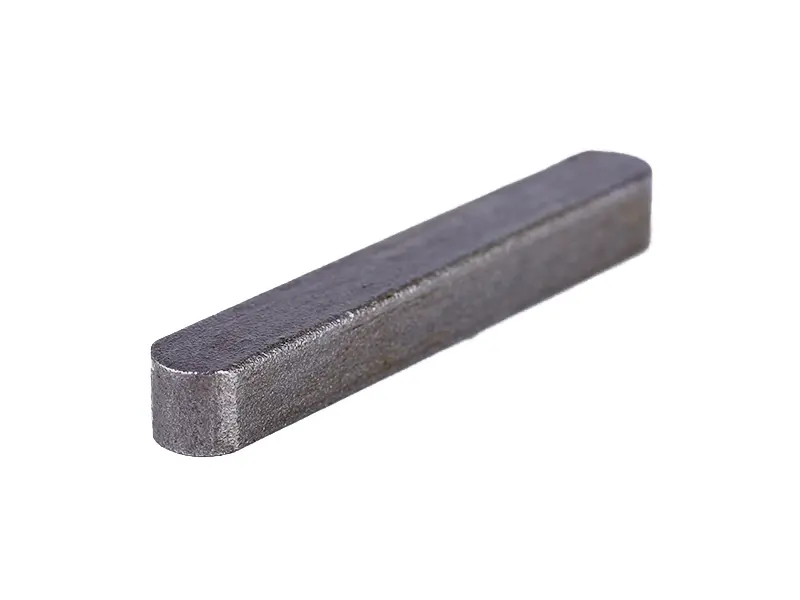

Шпонка призматична 8×7×56 Z069

Шпонка призматична 8×7×56 Z069

Призматична шпонка Z069 призначена для відновлення шпонкового з’єднання у вузлі роторної косарки. Деталь установлюють у відповідний паз на валу та спряженій посадковій деталі, щоб передавати обертання без проковзування. Це невелика, проте важлива позиція під час ремонту приводу: стан шпонки впливає на точність взаємного положення деталей і на роботу з’єднання під навантаженням.

Основним орієнтиром для підбору є позначення 8×7×56. Воно має збігатися з маркуванням деталі, що замінюється, і параметрами паза конкретного вузла. Не варто обирати шпонку лише за зовнішньою подібністю: навіть схожа прямокутна деталь з іншим позначенням може не підійти за посадкою. Перед замовленням доцільно очистити паз, порівняти його стан зі старою шпонкою та переконатися, що деталь призначена саме для вашої версії косарки Z069.

Шпонка працює у з’єднанні вала з деталлю, яка повинна зберігати задане положення під час передавання крутного моменту. За зношування, зминання робочих граней або зрізання з’єднання може отримати люфт і почати проковзувати. У такому разі замінюють не лише пошкоджену шпонку: варто оглянути паз вала й відповідну частину, прибрати забруднення та перевірити, чи немає деформації. Встановлення нової деталі в пошкоджений або забруднений паз не усуне причину повторного зношування.

Що перевірити під час підбору

• позначення шпонки — 8×7×56;
• прив’язку до позначення Z069;
• тип деталі — призматична шпонка;
• призначення — з’єднання деталей на валу в приводному вузлі;
• відповідність демонтованій деталі та посадковому пазу;
• конкретну модифікацію роторної косарки перед установленням.

Ця запчастина стане у пригоді для планового обслуговування та ремонту, коли стара шпонка має сліди виробітку, деформована або була зрізана внаслідок перевантаження. Заміну виконують після розбирання потрібного з’єднання; перед складанням слід забезпечити чисту посадку без сторонніх частинок. Не потрібно компенсувати невідповідність деталі підпилюванням або встановленням із надмірним зусиллям: шпонка має відповідати пазу й працювати у передбаченому з’єднанні.

Для впевненого вибору порівняйте маркування 8×7×56, форму старої деталі, довжину робочої зони та належність техніки до Z069. Якщо косарку вже ремонтували або її модифікація невідома, додатково зіставте шпонку з параметрами розібраного вузла. Такий підхід допомагає придбати саме деталь для відновлення штатного шпонкового з’єднання роторної косарки, а не схожу позицію з іншого приводу.
