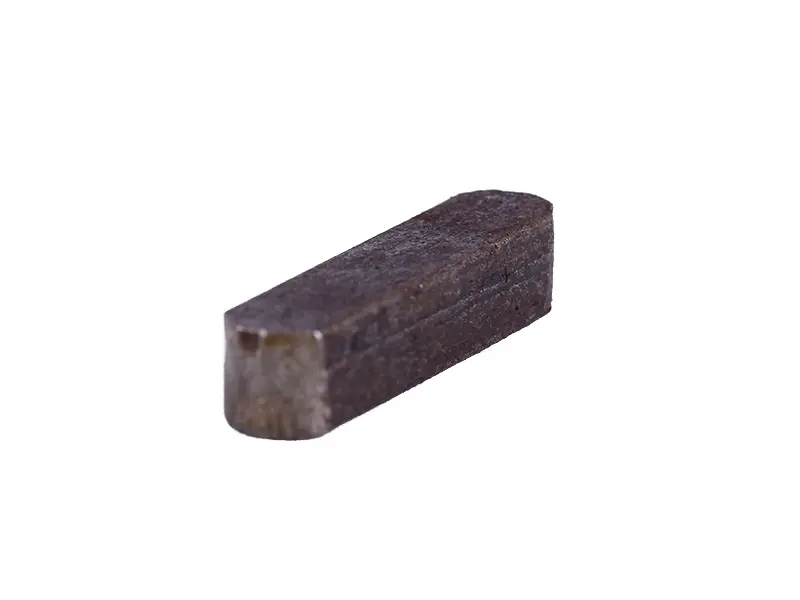

Шпонка призматична 8×7×32 Z069

Шпонка призматична 8×7×32 Z069

Призматична шпонка 8×7×32 Z069 призначена для роторної косарки Z069. Її встановлюють у з’єднання вала зі спряженою посадковою частиною, яка має шпонковий паз. У справному вузлі шпонка передає крутний момент, не дає встановленій деталі провертатися відносно вала та зберігає потрібне взаємне положення елементів приводу.

Це невелика, але важлива частина приводного з’єднання. Зношена, зрізана або деформована шпонка вже не забезпечує належної посадки: у вузлі може виникнути люфт, передавання зусилля порушується, а спряжена деталь отримує можливість зміщуватися чи провертатися на валу. Шпонку замінюють після виявлення пошкоджень, під час ремонту вузла або розбирання приводу, якщо стару деталь не можна безпечно встановити повторно.

Як дібрати потрібну шпонку

Основний орієнтир під час добору — розмірне позначення 8×7×32. Перед замовленням порівняйте всі три розміри, форму деталі та позначення Z069 зі знятою шпонкою. Також перевірте параметри обох посадкових пазів у тому з’єднанні, яке ремонтуєте. Для косарки Z069 застосовують шпонки різної довжини, тому зовнішньої схожості, збігу лише ширини або самої вказівки на модель косарки недостатньо.

Добирайте деталь безпосередньо під конкретний вузол. Схожа шпонка може відрізнятися одним із розмірів і не відповідати пазу, навіть якщо візуально відмінність майже непомітна. Правильна посадка залежить від відповідності шпонки пазу на валу та відповідній канавці спряженої частини. Вибір лише за зображенням іншої деталі не дає змоги перевірити таку відповідність.

Коли потрібна заміна

Нову шпонку варто встановити, якщо на старій є сліди зрізання, деформація або помітне зношення. Заміна допомагає відновити штатне передавання крутного моменту, але лише за умови справності всього з’єднання. Розширений чи пошкоджений паз, зношена посадкова частина та люфт спряженої деталі не усуваються встановленням однієї нової шпонки.

Під час планового обслуговування приводу стан шпонки зручно оцінити до зворотного складання. Деталь із пошкодженими гранями або зміненою формою не слід використовувати повторно. Спочатку перевірте посадкові місця, а потім установіть шпонку, яка відповідає їм за формою та розміром.

Підготовка до встановлення

Перед монтажем повністю видаліть залишки старої шпонки, очистьте паз на валу та відповідну канавку. Уважно огляньте обидві посадкові поверхні: перевірте, чи немає задирок, тріщин або помітного розширення паза. Окремо переконайтеся у відсутності люфту спряженої деталі на валу.

Шпонка має точно відповідати пазу за розміром і встановлюватися без перекосу. Під час складання контролюйте її положення та не допускайте зміщення спряженої частини. Не намагайтеся компенсувати зношення паза шпонкою невідповідного розміру, оскільки це не відновить нормальну роботу приводного вузла.

Якщо шпонку зрізало повторно, потрібно перевірити стан усього з’єднання та роботу спряженого механізму. Просте повторне встановлення без з’ясування причини може призвести до нового пошкодження. Шпонка 8×7×32 Z069 підходить для обслуговування роторної косарки Z069 і ремонту приводного вузла, коли демонтована деталь та посадкові пази відповідають зазначеним розмірам і формі.
