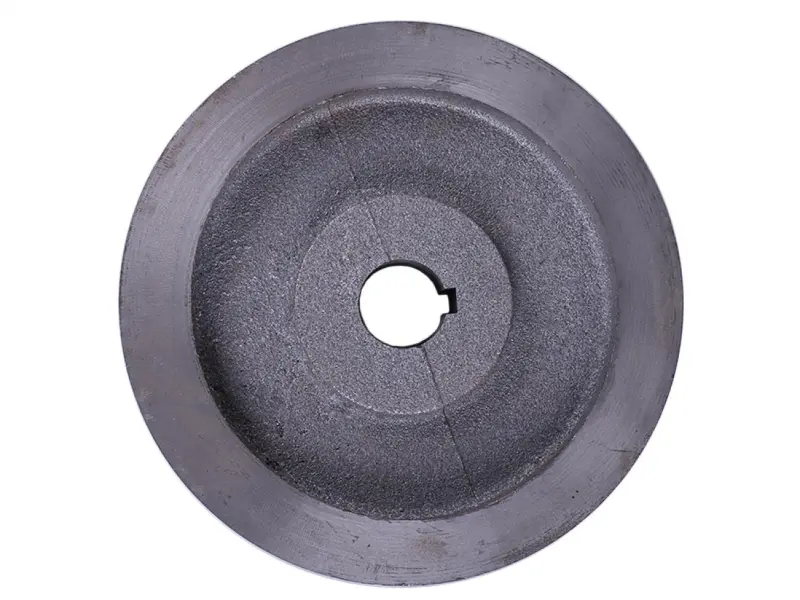

Шків великий ведучий для косарки КСН-1,4

Великий ведучий шків для косарки КСН-1,4

Шків призначений для пасового привода сегментно-пальцьової косарки КСН-1,4. Ведуче положення деталі означає, що вона приймає обертання від привода та через пас передає його далі до механізму косарки. Справна геометрія обода й посадкової частини допомагає пасу рухатися заданою траєкторією, а приводу — працювати без зайвого биття та перекосу. Деталь використовують під час ремонту косарки у разі зношення, пошкодження або деформації штатного великого шківа.

Розміри та конструкція

Зовнішній діаметр шківа становить 177 мм, діаметр центрального посадкового отвору — 28 мм, загальна ширина — 45 мм. Маса деталі — 3737 г. У центральному отворі передбачений шпонковий паз, який бере участь у фіксації шківа на валу та передаванні крутного моменту. Обід має профіль для роботи з приводним пасом. Таке поєднання розмірів стосується саме великого ведучого шківа КСН-1,4; малий ведений шків цієї косарки є іншою деталлю та не замінює представлену позицію.

Під час підбору потрібно звірити не лише позначення косарки, а й фактичні параметри демонтованого шківа. Порівняйте зовнішній діаметр, ширину, діаметр посадкового отвору, розташування і форму шпонкового паза, профіль пасової канавки та положення шківа в приводі. Для КСН-1,4 трапляються різні виконання комплектуючих, тому самого збігу моделі техніки без перевірки геометрії не завжди достатньо. Старий шків зручно використати як зразок для зіставлення всіх посадкових і контактних поверхонь.

Коли потрібна заміна

• пасова канавка помітно зношена або має пошкоджені краї;
• шків деформований, має тріщини чи виражене биття під час обертання;
• посадковий отвір або шпонковий паз вироблені, через що з’явився люфт на валу;
• пас зміщується відносно нормальної траєкторії, хоча його стан і регулювання перевірені;
• у приводі виникли сторонній шум та вібрація, пов’язані з пошкодженням шківа.

Тривала робота з деформованим або послабленим шківом погіршує положення паса та може прискорити зношення сполучених деталей. Перед установленням необхідно оглянути вал, шпонку, фіксувальні деталі й пас. Якщо шпонка або посадкова поверхня вже мають вироблення, монтаж нового шківа без усунення причини люфту не забезпечить правильної посадки.

Рекомендації щодо встановлення

Шків установлюють на очищену посадкову поверхню без перекосу та ударів по робочому ободу. Шпонковий паз суміщають зі шпонкою вала, після чого перевіряють надійність штатної фіксації. До запуску слід переконатися, що площина шківа узгоджена із сусіднім шківом, пас правильно розташований у канавці та не торкається сторонніх деталей. Натяг паса регулюють відповідно до вимог конкретного виконання косарки: надмірний натяг створює додаткове навантаження, а недостатній спричиняє проковзування.

Після складання привод спочатку прокручують вручну на зупиненій техніці, контролюючи вільний рух і відсутність зачіпання. Під час першого короткого запуску перевіряють хід паса, биття, шум і стійкість кріплення. Великий ведучий шків КСН-1,4 обирають для відновлення штатної пасової передачі сегментно-пальцьової косарки, коли підтверджені розміри 177 × 28 × 45 мм, тип посадки та відповідність конструкції демонтованої деталі.
