Шатун поршневого компресора

Деталь призначена для ремонту кривошипно-шатунного механізму поршневого компресора. Вона з’єднує поршень із кривошипом колінчастого вала та бере участь у перетворенні обертання вала на зворотно-поступальний рух поршня. Під час кожного оберту шатун передає навантаження між цими деталями, тому точність посадок і збереження його геометрії безпосередньо впливають на вільний та рівномірний хід механізму.

Конструкція та призначення

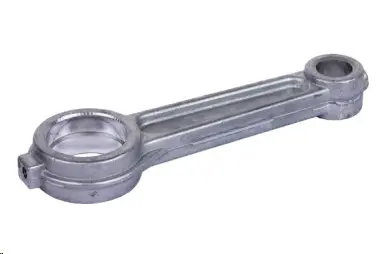

Шатун має видовжений стрижень і дві головки різного діаметра. Велика головка з’єднується з кривошипом колінчастого вала, а мала слугує для сполучення з поршневим пальцем. У представленої деталі велика головка має рознімне виконання, а вздовж стрижня передбачені поздовжні ребра. Подібне компонування застосовується в поршневих повітряних компресорах, проте зовнішня схожість деталей не означає їхньої повної взаємозамінності.

Потреба в заміні виникає через деформацію стрижня, пошкодження посадкових поверхонь, надмірний люфт у головках або виразний механічний стукіт у компресорній головці. Зношене з’єднання може порушити задану траєкторію поршня та збільшити навантаження на кривошип, палець й інші суміжні деталі. Під час ремонту потрібно перевіряти не лише шатун, а й поверхні, з якими він взаємодіє: установлення нової деталі на пошкоджене посадкове місце не усуває причину люфту.

Як правильно підібрати деталь

Конкретну модель компресора та розміри цієї позиції не зазначено, тому перед замовленням необхідно зіставити її з демонтованим шатуном і будовою компресорної головки. Основні параметри підбору — відстань між центрами головок, діаметри великого й малого отворів, ширина обох головок, товщина стрижня та форма рознімної частини. Ці величини визначають положення поршня відносно циліндра й можливість установлення шатуна на кривошип і поршневий палець.

• Велика головка: порівняйте її внутрішній діаметр, ширину, розташування розніму та спосіб стягування.
• Мала головка: перевірте відповідність діаметру поршневого пальця й ширині посадкового місця в поршні.
• Міжосьова відстань: вимірюйте її між центрами отворів, адже загальна довжина деталі не замінює цей параметр.
• Форма стрижня: зіставте профіль, розташування ребер, виступів і виїмок, щоб деталь вільно рухалася всередині картера.
• Суміжні компоненти: уточніть конструкцію втулок, вкладишів або підшипників саме у вашій компресорній головці та перевірте, чи купуються вони окремо.

Установлення під час ремонту компресора

Перед монтажем очистьте посадкові поверхні та переконайтеся, що кривошип і поршневий палець не мають задирів, виразного вироблення або деформації. Шатун установлюють в орієнтації, передбаченій конструкцією конкретної компресорної головки. Рознімну частину з’єднують без перекосу, а кріплення затягують рівномірно з моментом, визначеним виробником обладнання. Універсальне значення моменту застосовувати не можна: воно залежить від конструкції та кріплення певної моделі.

Після попереднього складання колінчастий вал потрібно кілька разів прокрутити вручну. Поршень має рухатися без заклинювання, шатун не повинен торкатися картера, а в крайніх положеннях не має виникати жорсткого упору або помітного бічного зміщення. Після цього перевіряють люфт у з’єднаннях і правильність установлення інших деталей компресорної головки.

Цей шатун придатний для відновлення поршневого компресора лише після точного розмірного зіставлення. Якщо демонтована деталь зруйнована або помітно викривлена, розміри краще додатково звірити за справними суміжними компонентами й технічною документацією компресора. Такий підбір зменшує ризик неправильної посадки та повторного розбирання обладнання.
