Штуцер для шланга компресора із зовнішньою різьбою

Штуцер для шланга компресора із зовнішньою різьбою

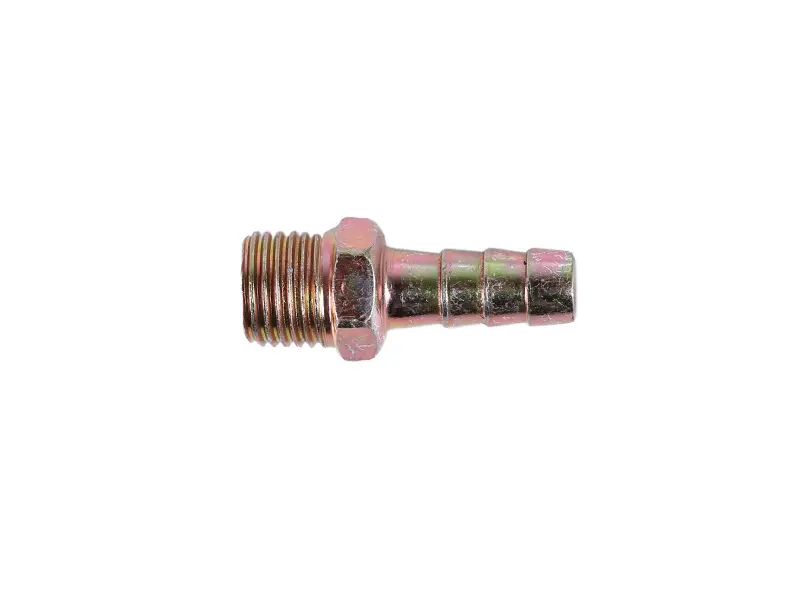

Прямий пневматичний штуцер з’єднує гнучкий повітряний шланг із компресорним обладнанням, пневмоінструментом, клапаном, редуктором або іншим компонентом, що має відповідний різьбовий вхід. З одного боку розташована зовнішня різьба, з іншого — ступінчастий хвостовик типу «ялинка». Таке компонування дає змогу скласти компактне розбірне з’єднання без додаткового різьбового адаптера між шлангом та обладнанням.

Шланг надягається на ребристий хвостовик. Послідовно розташовані виступи збільшують площу контакту з внутрішньою поверхнею рукава та допомагають утримувати його після правильного закріплення хомутом або обтискною гільзою. Між різьбовою і шланговою частинами передбачений шестигранник: за нього штуцер утримують ключем під час монтажу та демонтажу. Пряма форма зручна там, де шланг має відходити від різьбового порту без зміни напрямку.

Що перевірити під час вибору

• Параметри зовнішньої різьби. Звірте її діаметр, крок і тип із внутрішньою різьбою відповідної деталі. Однаковий приблизний діаметр ще не означає сумісності з’єднань.
• Розмір хвостовика. Він має відповідати внутрішньому діаметру шланга: надто вільна посадка ускладнить ущільнення, а надмірно туга може пошкодити рукав під час установлення.
• Умови використання. Шланг, спосіб його закріплення та ущільнення різьби добирають з урахуванням робочого середовища, тиску й температури конкретної пневмосистеми.
• Вільний простір. Перед придбанням переконайтеся, що біля порту вистачає місця для корпусу штуцера, інструмента та плавного виходу шланга.

Монтаж і обслуговування

Перед установленням очищають різьбовий порт і перевіряють, чи немає на ньому пошкоджених витків, забруднень або залишків старого ущільнення. На різьбову частину наносять ущільнювальний матеріал, придатний для з’єднань пневматичного обладнання. Штуцер спочатку вкручують рукою, щоб уникнути перекосу, а потім затягують ключем за шестигранник. Зусилля обирають відповідно до вимог компонента: надмірне затягування може пошкодити різьбу або корпус обладнання.

Кінець шланга має бути рівним, без поздовжніх тріщин, затверділих ділянок і значної деформації. Рукав надягають на хвостовик до повної посадки, після чого закріплюють хомутом або гільзою, підібраними за його зовнішнім діаметром. Кріплення розміщують над зоною ребристого хвостовика, не залишаючи його на самому краю шланга. Шланг біля з’єднання не повинен постійно перегинатися, натягуватися або передавати бічне навантаження на різьбовий порт.

Після складання з’єднання перевіряють у робочому режимі обладнання. Підставою для заміни штуцера можуть бути зірвана чи зім’ята різьба, деформація шестигранника, пошкодження ребер хвостовика, корозія або витік, який не вдається усунути правильною повторною збіркою. Якщо замінюється лише фітинг, водночас варто оглянути кінець шланга та кріплення: зношений рукав або послаблений хомут не забезпечать надійної посадки навіть із новою деталлю.

Розмір різьби та діаметр під шланг для цієї позиції не зазначені. До замовлення порівняйте штуцер зі знятою деталлю або виміряйте відповідний порт і внутрішній діаметр рукава. Такий вибір надійніший, ніж орієнтування лише на загальне призначення деталі для компресора.
