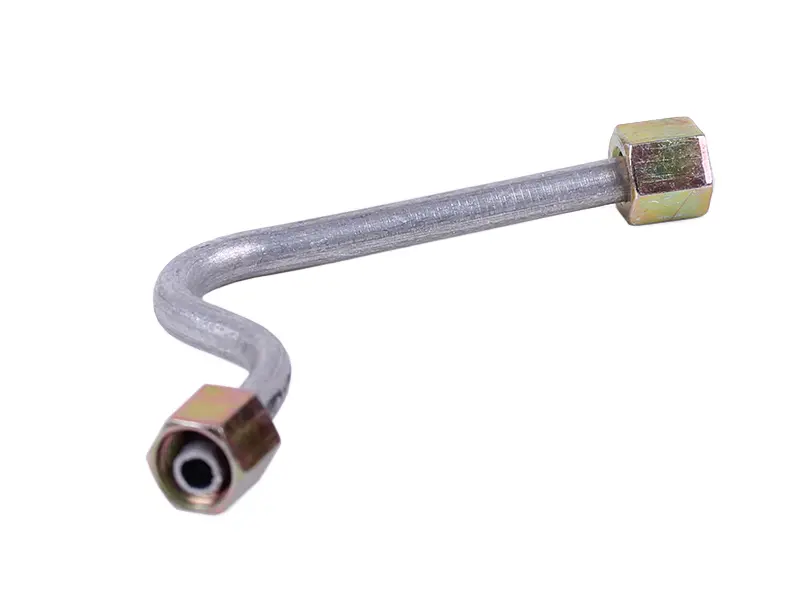

Патрубок компресора 42 AMG-2

Патрубок компресора 42 AMG-2

Вигнута трубка призначена для з’єднання компонентів компресора та проходження повітря між ними. Деталь має задану просторову форму й оснащена з’єднувальними гайками з обох кінців. Така конфігурація дає змогу встановити патрубок між двома відповідними штуцерами без самостійного згинання трубки та додавання окремих кінцевих кріплень.

Позиція належить до комплектуючих для компресорів і позначена як варіант 42 AMG-2. Число 42 потрібно сприймати як частину товарного позначення: воно не замінює перевірку розмірів і не підтверджує діаметр трубки, різьби або циліндра. Перед замовленням необхідно встановити точну відповідність старій деталі за моделлю компресора, формою вигинів і параметрами обох з’єднань.

Що перевірити під час підбору

Навіть зовні подібні компресорні патрубки можуть відрізнятися довжиною прямих ділянок, напрямком вигинів і положенням гайок відносно корпусу обладнання. Невідповідність одного з цих параметрів не дасть сумістити кінці трубки зі штуцерами без натягу. Добирати деталь лише за загальним призначенням або приблизною формою не варто.

• Модель і виконання компресора: позначення 42 AMG-2 має відповідати обладнанню, яке ремонтується, або бути підтверджене його технічною документацією.
• Загальна геометрія: порівняйте кількість, напрямок і радіуси вигинів, а також орієнтацію кінців один відносно одного.
• Монтажні відстані: зіставте довжину трубки та відстань між точками приєднання на компресорі.
• Обидва різьбові з’єднання: перевірте діаметр, крок і тип різьби кожної гайки, не припускаючи, що кінці обов’язково однакові.
• Посадкові поверхні: форма торців трубки має підходити до відповідних штуцерів. Самого збігу різьби недостатньо для правильної посадки.
• Зовнішній діаметр трубки: він має відповідати з’єднувальній арматурі та вільно розміщуватися біля корпусу й сусідніх деталей.

Коли патрубок потребує заміни

Підставою для заміни є тріщина, залом, значна деформація, пошкодження торцевої посадки або різьби з’єднувальної гайки. Патрубок також потрібно перевірити, якщо в зоні його приєднання з’являється витік повітря. До придбання нової деталі варто переконатися, що причина міститься саме у трубці або її кінцевому з’єднанні, а не у відповідному штуцері, ущільненні чи іншому компоненті компресора.

Стару трубку доцільно зберегти до завершення підбору. З неї можна зняти фактичні розміри, порівняти взаємне положення кінців і визначити, з якого боку розташований кожен вигин. Вимірювання проводять безпосередньо по деталі, не випрямляючи її: зміна початкової форми зробить порівняння неточним.

Рекомендації зі встановлення

Монтаж виконують на вимкненому та повністю звільненому від тиску компресорі після охолодження його деталей. Відповідні поверхні очищають від забруднень і оглядають на наявність пошкоджень. Спочатку обидва з’єднання наживляють вручну, не затягуючи один бік до суміщення другого. Це допомагає встановити трубку в природному положенні, без примусового згинання та бокового навантаження на штуцери.

Патрубок не повинен упиратися в корпус, кожух або рухомі частини. Після рівномірного затягування з’єднань виконують пробний запуск і перевіряють місця приєднання на витік дозволеним для компресорного обладнання способом. Якщо для суміщення доводиться помітно відводити трубку вбік, згинати її або стягувати гайками неспіввісні з’єднання, деталь підібрана неправильно. Правильно обраний патрубок 42 AMG-2 займає передбачене положення без зміни геометрії.
