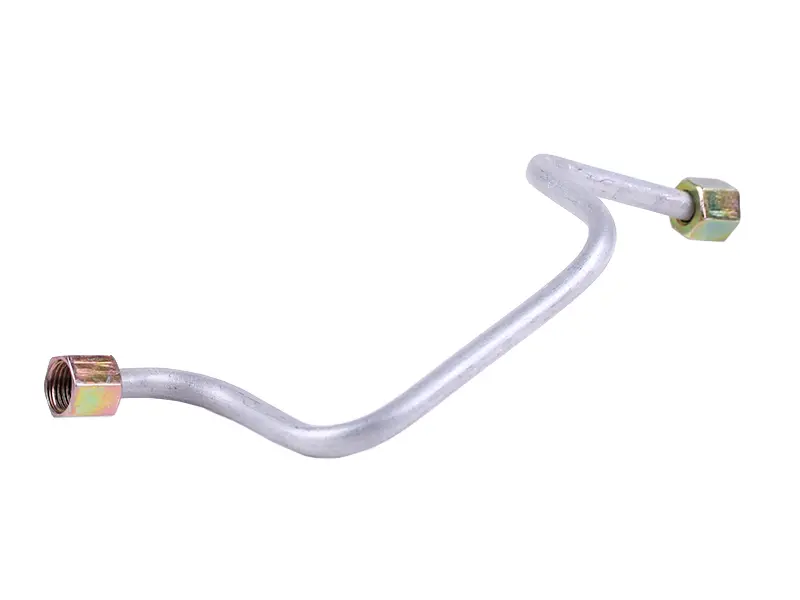

Патрубок компресора 47 AMG

Патрубок компресора 47 AMG

Призначений для з’єднання двох точок повітряного тракту в компресорі серії 47. Деталь проводить повітря між сполученими частинами агрегату та відновлює штатну конфігурацію з’єднання під час ремонту. Це готова вигнута трубка: її форма розрахована на розміщення всередині компресора без самостійного згинання заготовки. На обох кінцях установлені накидні різьбові гайки, якими патрубок приєднується до відповідних штуцерів.

Таку деталь замінюють у разі пошкодження трубки, порушення її геометрії, зношення з’єднань або появи негерметичності на ділянці повітряного каналу. Деформований патрубок може не збігатися зі штуцерами, торкатися сусідніх частин компресора чи створювати перекіс під час затягування гайок. Установлення трубки правильної конфігурації повертає з’єднанню передбачене положення та дає змогу закріпити обидва кінці без примусового натягу. Перед заміною потрібно визначити причину витоку: проблема може бути не лише в трубці, а й в ущільненні, різьбі або відповідному штуцері.

Що звірити під час вибору

• Серію компресора. Позиція заявлена для виконання 47; лише зовнішньої подібності до трубок інших компресорів недостатньо.
• Загальну геометрію. Порівняйте напрямок вигинів, довжину прямих ділянок і взаємне положення кінців зі знятою деталлю.
• Точки підключення. Обидва кінці мають підходити до своїх штуцерів без згинання, розтягування або зміщення трубки.
• З’єднувальні гайки. Перевірте їхній розмір, тип різьби та спосіб посадки за старим патрубком і відповідними частинами компресора.
• Ущільнення з’єднань. Уточніть конструкцію посадкових поверхонь і потребу в окремих прокладках або кільцях; їх наявність у складі цієї позиції не заявлена.
• Вільне розміщення. Після примірювання трубка не повинна впиратися в кожух, двигун, головку або інші деталі агрегату.

Установлення та перевірка

Роботи виконують на відключеному компресорі після повного скидання тиску. Старий патрубок знімають, утримуючи відповідні штуцери придатним інструментом, щоб зусилля не передавалося на сусідні з’єднання. Посадкові місця очищують та оглядають: пошкоджена різьба, забруднення чи деформована поверхня здатні зберегти витік навіть із новою трубкою. Новий патрубок спочатку розташовують за штатною траєкторією та наживляють обидві гайки вручну. Якщо одна сторона не суміщається вільно, слід повторно перевірити сумісність, а не підтягувати трубку гайкою.

Остаточне затягування виконують рівномірно, не змінюючи заданої форми деталі. Після складання перевіряють нерухомість з’єднань, відсутність контакту із сусідніми частинами та герметичність під час роботи компресора. Якщо на ділянці залишається вихід повітря, послідовно оглядають обидві посадки, ущільнювальні деталі та штуцери. Патрубок 47 AMG підходить для ремонту, коли стара трубка збігається з ним за конфігурацією та приєднувальними параметрами. Такий спосіб добору особливо важливий для компресорів зі схожим компонуванням, де невелика відмінність вигину або положення гайки робить зовні близьку деталь непридатною для встановлення.
