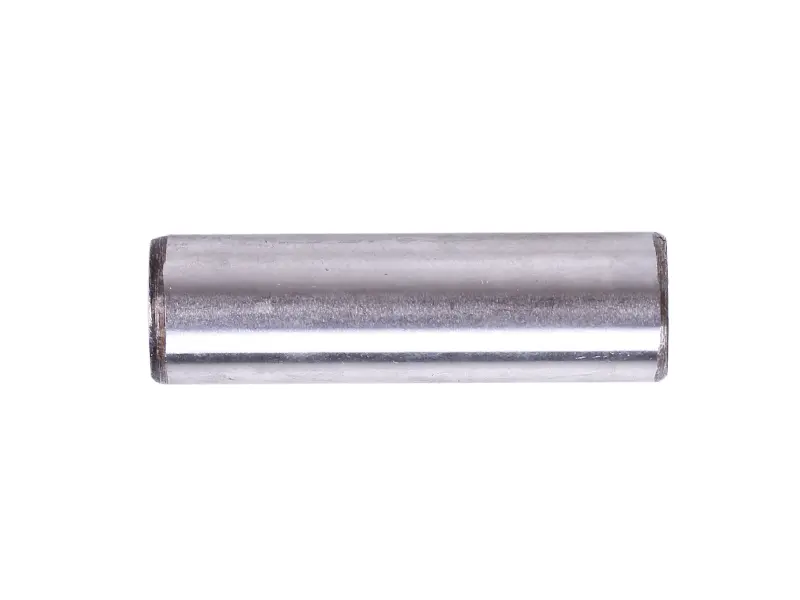

Поршневий палець компресора для поршня 47 мм AMG

Поршневий палець компресора для поршня 47 мм AMG

Деталь призначена для поршневого механізму компресора з діаметром поршня 47 мм. Палець з’єднує поршень із верхньою головкою шатуна та утворює рухоме шарнірне спряження. Під час роботи компресора через нього передається зусилля між поршнем і шатуном, а з’єднані деталі зберігають необхідну рухливість при зворотно-поступальному русі.

Поршневий палець має циліндричну форму та встановлюється в отвори поршня зі спряженням у верхній головці шатуна. Для такого з’єднання важливі відповідність діаметра, довжини й типу посадки, а також правильне обмеження осьового переміщення. Деталь добирають не лише за діаметром поршня: два компресори з поршнем 47 мм можуть відрізнятися конструкцією шатуна, посадкових отворів і фіксаторів.

Що перевірити під час добору

• Діаметр поршня: ця позиція розрахована на варіант із поршнем діаметром 47 мм.
• Зовнішній діаметр пальця: його зіставляють з отворами в поршні та верхній головці шатуна.
• Довжину деталі: палець має розміщуватися в поршні без виходу за допустимі межі та без контакту з циліндром.
• Виконання посадки: потрібно врахувати, у якій деталі передбачене вільне переміщення, а в якій використовується щільніше спряження.
• Спосіб фіксації: перед складанням перевіряють конструкцію обмежувачів, що перешкоджають зміщенню пальця вздовж осі.

Зовнішній і внутрішній діаметри, довжину та форму торців рекомендовано порівняти з демонтованою деталлю. Вимірювання виконують точним інструментом, оскільки невелика різниця може спричинити надмірний люфт або перешкодити правильному встановленню. Якщо старий палець пошкоджений і не дає змоги отримати надійні розміри, орієнтуються на технічну документацію конкретної компресорної головки та параметри посадкових отворів.

Коли потрібна перевірка або заміна

Стан з’єднання контролюють у разі появи стукоту, збільшеного люфту чи нестабільної роботи поршневого механізму, а також під час планового розбирання компресорної головки. На потребу в заміні можуть указувати задирки, помітний виробіток, деформація, пошкодження торців або зменшення зовнішнього діаметра в зонах контакту. Оцінювати потрібно не лише палець, а й отвори поршня, верхню головку шатуна та встановлену в ній втулку, якщо вона передбачена конструкцією.

Новий палець не усуне проміжок, який виник через зношення суміжної деталі. Якщо отвір поршня або шатуна вироблений понад допустиме значення, знадобиться відновлення чи заміна відповідної частини механізму. Одночасна перевірка всіх контактних поверхонь допомагає уникнути повторного розбирання після нетривалої експлуатації.

Установлення в поршневий механізм

Перед монтажем посадкові отвори очищають і перевіряють на відсутність забруднень, задирок та пошкоджень. Палець установлюють способом, передбаченим виробником конкретного компресора. Не можна прикладати неконтрольоване ударне зусилля: воно здатне пошкодити торець пальця, поршень або шатун. Якщо конструкція передбачає стопорні деталі, їх установлюють у призначені посадкові місця та перевіряють надійність утримання.

Після складання контролюють плавність передбаченого руху, відсутність неприпустимого радіального й осьового люфту, співвісність деталей і положення фіксаторів. До запуску механізм доцільно прокрутити вручну, щоб виключити заклинювання та контакт пальця зі стінкою циліндра. Точна відповідність поршню 47 мм, розмірам посадкових отворів і конструкції шатуна дає змогу відновити штатну роботу з’єднання без перекосу та зайвого навантаження на сусідні деталі.
