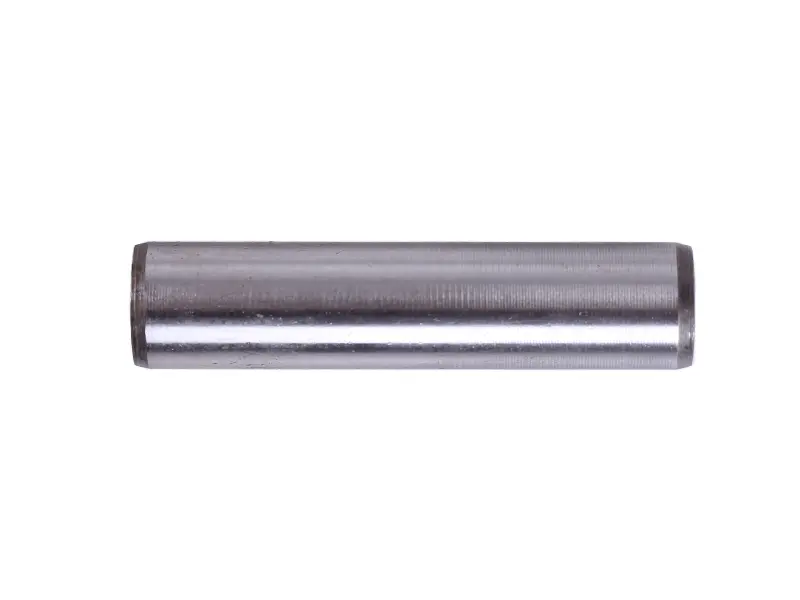

Поршневий палець компресора 70 мм AMG

Поршневий палець компресора 70 мм AMG

Поршневий палець призначений для ремонту кривошипно-шатунного механізму поршневого компресора. Деталь з'єднує поршень із верхньою головкою шатуна, утворюючи рухоме шарнірне з'єднання. Через це сполучення зусилля від шатуна передається поршню, який здійснює зворотно-поступальний рух у циліндрі. Для цієї позиції заявлене розмірне позначення 70 мм; під час добору його потрібно враховувати разом з іншими посадковими параметрами.

Призначення деталі

Під час роботи компресора палець взаємодіє одразу з кількома спряженими поверхнями: отворами в поршні та посадкою верхньої головки шатуна або її втулки, якщо вона передбачена конструкцією конкретного механізму. Тому справність з'єднання залежить не лише від самого пальця, а й від стану всіх деталей у місці встановлення. Правильно підібрана геометрія дає поршню та шатуну змогу рухатися без надмірного бокового зміщення, заклинювання й ненормального люфту.

Заміну пальця розглядають під час ремонту поршневої групи, виявлення виробітку на його поверхні, деформації, задирів або збільшеного проміжку в сполученні. Сторонній стукіт у зоні циліндра також є приводом розібрати механізм і перевірити палець разом із поршнем, шатуном, втулкою та деталями фіксації. Установлення нового пальця без оцінювання спряжених посадок може не усунути причину люфту, якщо зношений отвір поршня або верхня головка шатуна.

Як підібрати поршневий палець

Позначення 70 мм недостатньо для остаточного вибору: у зовні подібних компресорних деталей можуть відрізнятися діаметр, фактична довжина, форма торців, посадкові проміжки та спосіб обмеження осьового переміщення. Перед замовленням слід зняти стару деталь і зіставити її розміри з параметрами компресора, що ремонтується. Якщо старий палець помітно зношений, номінальний діаметр краще визначати за технічною документацією механізму або за незношеною частиною поверхні, а не лише за зоною контакту.

• Розмірне позначення: переконайтеся, що для ремонтованого механізму потрібне виконання 70 мм, та уточніть, якого саме розміру стосується це значення.
• Зовнішній діаметр: він має відповідати отворам поршня та посадці верхньої головки шатуна без заклинювання й надмірного проміжку.
• Повна довжина: зіставте її зі старою деталлю та доступною відстанню між місцями осьової фіксації.
• Торці й зовнішня поверхня: перевірте відсутність пошкоджень, вм'ятин, виразних рисок і деформації до початку монтажу.
• Спосіб фіксації: використовуйте схему, передбачену виробником компресора; стопорні деталі добирають за конструкцією поршня, а не лише за розміром пальця.
• Стан спряжень: огляньте отвори поршня, шатун і втулку, адже їхній виробіток впливає на посадку нової деталі.

Установлення та перевірка після ремонту

Перед складанням посадкові поверхні очищають від забруднень і залишків зношування, після чого перевіряють вільне переміщення з'єднання в межах, передбачених конструкцією компресора. Палець не можна примусово встановлювати за очевидної невідповідності діаметра або перекосу: таке складання здатне пошкодити поршень і не забезпечує правильного руху шатуна. Мастило, монтажний проміжок і порядок установлення фіксаторів визначають за сервісними вимогами конкретної моделі.

Після складання поршень і шатун мають переміщатися без заклинювань, а осьове положення пальця повинно обмежуватися штатним способом. Перед повноцінним запуском доцільно вручну перевірити хід механізму та переконатися, що деталі не торкаються одна одної в непередбачених місцях. Ця позиція підходить для ремонту лише після звіряння розмірного виконання 70 мм, діаметра, довжини та конструкції сполучення з параметрами обслуговуваного компресора.
