Поршневий палець компресора (65) AMG

Поршневий палець компресора (65) AMG

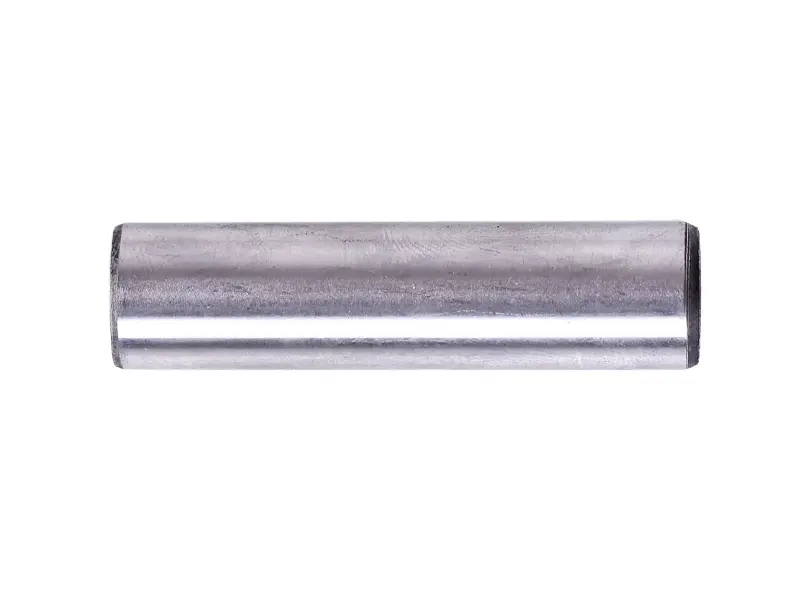

Деталь призначена для з’єднання поршня із шатуном у кривошипно-шатунному механізмі поршневого компресора. Через це шарнірне з’єднання рух шатуна передається поршню, який здійснює зворотно-поступальні переміщення в циліндрі. Палець установлюють під час ремонту поршневої групи, коли штатна деталь зношена або пошкоджена й більше не забезпечує правильної посадки сполучених компонентів.

Модель має циліндричну форму та гладку зовнішню поверхню, потрібну для встановлення у відповідні отвори поршня й малої головки шатуна. Позначення «65» стосується версії товару, проте його не можна вважати достатнім розміром для підбору. Компресори зі схожими назвами та діаметрами поршнів можуть відрізнятися будовою шатуна, посадковими отворами, довжиною пальця і способом обмеження його осьового переміщення.

Що перевірити перед вибором

Поршневий палець належить до деталей, для яких точність розмірів має визначальне значення: навіть невелика невідповідність параметрам розібраного механізму може ускладнити складання або створити неправильний зазор. Для впевненого вибору орієнтуйтеся на будову конкретної компресорної головки та фактичні розміри демонтованої деталі.

• Зовнішній діаметр. Зіставте його з отвором у поршні та малій головці шатуна. Вимірювання виконують у кількох точках, адже зношений палець може мати виробіток і вже не відображати початковий розмір по всій поверхні.
• Загальна довжина. Палець має розміщуватися в поршні без виходу за допустимі межі та без перешкод для циліндра або деталей фіксації.
• Посадка в шатуні та поршні. Уточніть, у якій деталі передбачене вільне переміщення, а де конструкцією задана щільна посадка. Довільно змінювати передбачену схему не можна.
• Спосіб фіксації. Перевірте наявність стопорних кілець, канавок або іншого рішення, застосованого в компресорі, що ремонтується. Супутні деталі підбирають окремо відповідно до конструкції конкретного агрегата.
• Виконання поршневої групи. Зіставте позначення «65», форму шатуна, розташування посадкових місць і загальне компонування з демонтованими компонентами.

Коли потрібна заміна

Підставою для ремонту є помітний виробіток зовнішньої поверхні, задирки, деформація, пошкодження торців або збільшений зазор у з’єднанні поршня із шатуном. Такі дефекти можуть супроводжуватися стукотом і люфтом поршневої групи. Одночасно потрібно оглянути отвори в поршні та малій головці шатуна: встановлення нового пальця не усуне зазор, якщо сполучені поверхні вже набули овальності або мають значні пошкодження.

Під час розбирання корисно зберегти положення всіх деталей і визначити спосіб фіксації пальця до його виймання. Запресовування чи випресовування виконують відповідним пристосуванням, прикладаючи зусилля співвісно та не пошкоджуючи поршень. Умови посадки, допустимі зазори й послідовність складання визначають за технічною документацією конкретного компресора. Якщо конструкцією передбачені стопорні деталі, після складання перевіряють правильність їх розміщення та відсутність виходу пальця за межі посадкової зони.

Практичний результат ремонту

Правильно підібраний палець відновлює передбачене з’єднання поршня із шатуном і дає деталям змогу рухатися заданою траєкторією без зайвого бічного зміщення. Після складання механізм потрібно вручну прокрутити й переконатися у вільному ході, відсутності заїдання та контакту пальця зі стінкою циліндра. Ця позиція придатна лише для тієї поршневої групи, у якої збігаються розміри, тип посадки та спосіб фіксації; самого позначення «65» для остаточного рішення недостатньо.
