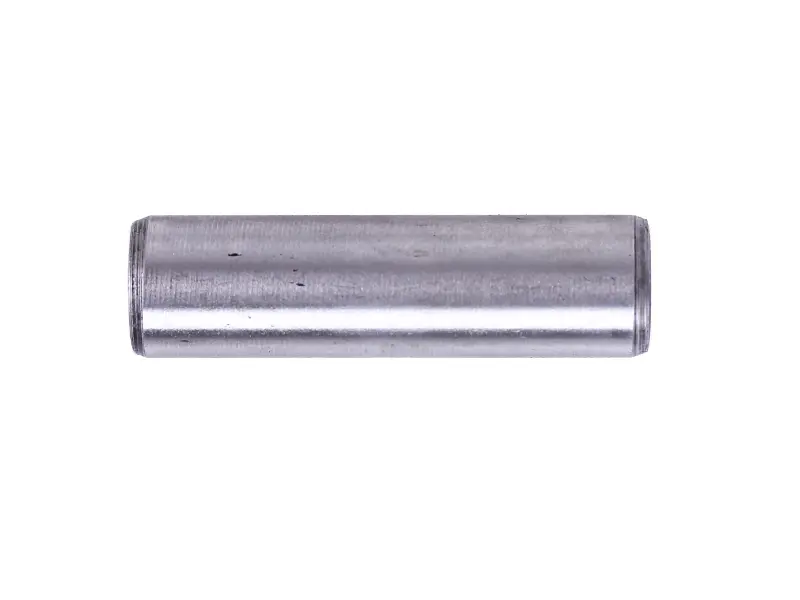

Поршневий палець компресора, 55 мм

Поршневий палець компресора, 55 мм

Деталь призначена для ремонту поршневого механізму компресора. Палець з’єднує поршень із малою головкою шатуна та утворює рухоме шарнірне з’єднання, через яке зворотно-поступальний рух передається між деталями механізму. Таке призначення потребує точного збігу з посадковими отворами: навіть зовні подібний палець не варто вибирати лише за загальною формою або належністю до категорії компресорних комплектуючих.

Виконання має розмірне позначення 55 мм. Сам палець виготовлений у формі порожнистого циліндра з гладкою зовнішньою поверхнею та обробленими торцевими краями. Така геометрія розрахована на встановлення всередині поршня і сполучення із шатуном. Точну модель компресора у вхідних даних не зазначено, тому перед замовленням потрібно перевірити всі посадкові параметри за демонтованою деталлю та документацією конкретного компресорного блока.

Що перевірити під час добору

Основними критеріями є не лише загальне розмірне позначення, а й фактична геометрія з’єднання. Вимірювання зручніше виконувати на очищеній старій деталі точним вимірювальним інструментом. Якщо попередній палець має помітне зношення, його діаметр потрібно також зіставити з номінальними даними компресора: вимірювання на виробленій ділянці може дати помилковий результат.

• Зовнішній діаметр. Він має відповідати отворам у поршні та втулці або отвору малої головки шатуна.
• Повна довжина. Надто довга деталь не поміститься між обмежувальними частинами, а надто коротка не забезпечить передбаченого положення у поршні.
• Внутрішній отвір. Потрібно порівняти його діаметр, глибину та виконання з демонтованим пальцем.
• Форма торців. Фаски й обробка країв мають відповідати конструкції посадкових місць і способу складання.
• Спосіб осьової фіксації. Слід урахувати конструкцію конкретного поршня та наявність передбачених виробником стопорних деталей.
• Модель компресорного блока. Однакове призначення та позначення 55 мм самі по собі не підтверджують сумісність із будь-якою установкою.

Коли потрібна заміна

Поршневий палець замінюють, якщо під час розбирання компресора виявлено зношення або пошкодження. Підставою для перевірки з’єднання можуть бути збільшений люфт, сторонній стукіт у поршневій частині чи сліди нерівномірного контакту на сполучених поверхнях. Такі ознаки потребують огляду не лише пальця, а й поршня, втулки, малої головки шатуна та фіксувальних деталей. Установлення нового пальця в уже пошкоджене посадкове місце не усуває причини люфту й може призвести до повторного ремонту.

Рекомендації зі встановлення

Перед складанням очищають посадкові отвори та перевіряють їх на задирки, деформацію, овальність і виражене вироблення. Палець установлюють способом, передбаченим виробником компресора; запресовування, нагрівання, охолодження та застосування мастила допустимі лише тоді, коли це прямо передбачено інструкцією для конкретної конструкції. Удари по деталі та примусове встановлення за невідповідних розмірів можуть пошкодити поршень або шатун.

Після монтажу перевіряють вільний рух шарнірного з’єднання, правильне осьове положення і надійність штатної фіксації. Якщо під час розбирання знімали стопорні деталі, їхній стан оцінюють окремо та встановлюють точно у передбачені канавки. Такий порядок допомагає скласти поршневий механізм без перекосу і своєчасно виявити зношення сполучених деталей. Поршневий палець 55 мм підходить для ремонту лише після підтвердження розмірів і конструкції конкретного компресорного блока.
