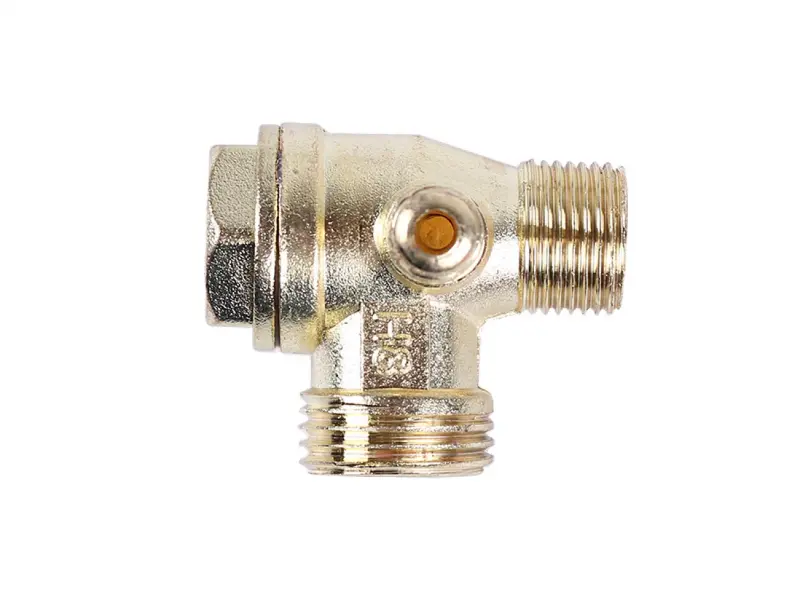

Зворотний клапан для компресорів PT-0003/PT-0004/PT-0009

Зворотний клапан для компресорів PT-0003/PT-0004/PT-0009

Клапан призначений для відновлення штатного руху стисненого повітря в поршневих компресорах PT-0003, PT-0004 і PT-0009. Він пропускає повітря від поршневого блока до ресивера та перекриває зворотний напрямок після зупинки компресора. Завдяки цьому накопичене в ресивері повітря відокремлюється від нагнітального повітропроводу, а компресорна система зберігає передбачену схему роботи.

Деталь поєднує три різьбові приєднання з різним призначенням. Різьба 1/2 дюйма використовується для встановлення в ресивер, з’єднання 3/8 дюйма призначене для трубки подавання повітря від циліндрів, а приєднання 1/8 дюйма — для трубки розвантаження циліндрів. Така конфігурація важлива не лише за розміром різьби: під час добору потрібно врахувати призначення кожного отвору та розташування підведених трубок.

Робота клапана в компресорі

Під час нагнітання повітря проходить крізь клапан до ресивера. Після зупинки поршневого блока клапан закриває зворотний прохід, тому тиск із ресивера не повинен повертатися до нагнітальної магістралі. Окрема трубка розвантаження слугує для скидання повітря з нагнітального повітропроводу після зупинки; це полегшує наступний запуск компресора. Справність клапана впливає на правильне розділення ресивера, лінії від циліндрів і розвантажувальної лінії.

Перевірка цієї деталі потрібна, якщо повітря з ресивера повертається в бік нагнітальної трубки, з’єднання втратили щільність або корпус і різьбові ділянки мають пошкодження. Перед заміною варто визначити місце витоку: причиною втрати повітря може бути не лише сам клапан, а й різьбове з’єднання чи під’єднана трубка. Такий огляд допомагає замінити саме несправну деталь та одночасно оцінити стан сполучених ділянок.

Приєднання

• До ресивера: зовнішня різьба 1/2 дюйма.
• До трубки подавання повітря від циліндрів: зовнішня різьба 3/8 дюйма.
• До трубки розвантаження циліндрів: приєднання 1/8 дюйма.
• Сумісні моделі: компресори PT-0003, PT-0004 і PT-0009.

Для правильного вибору порівняйте стару деталь за всіма трьома приєднаннями. Збігу лише основної різьби в ресивер недостатньо: розміри двох інших підключень, взаємне розташування виходів і напрямок трубок також мають відповідати конструкції компресора. Позначення 1/2, 3/8 і 1/8 стосуються типорозмірів різьбових з’єднань; добирати клапан лише за результатом вимірювання зовнішнього діаметра без урахування типу різьби не варто.

Практичні переваги

• Одностороннє подавання повітря відокремлює наповнений ресивер від нагнітального повітропроводу після зупинки поршневого блока.
• Три спеціалізовані приєднання дають змогу підключити ресивер, трубку від циліндрів і лінію розвантаження через один компактний корпус.
• Точна сумісність із PT-0003, PT-0004 і PT-0009 спрощує добір деталі для ремонту цих моделей за умови відповідності штатної схеми трубок.

Встановлення та перевірка

Ремонт виконують лише на від’єднаному від електромережі компресорі та після зниження тиску в ресивері до атмосферного. Перед демонтажем корисно зафіксувати, до якого отвору приєднана кожна трубка. Посадкові ділянки очищають від забруднень, а різьбу ресивера й трубок перевіряють на пошкодження. Під час складання не можна міняти місцями нагнітальне та розвантажувальне підключення або створювати перекіс трубок.

Спосіб ущільнення добирають для відповідних пневматичних різьбових з’єднань, не перекриваючи прохідні отвори. Затягування має забезпечувати щільне з’єднання без пошкодження різьби та корпусу. Якщо розташування виходів не дає приєднати штатні трубки без вигину й навантаження, потрібно повторно перевірити типорозмір та орієнтацію клапана, а не примусово суміщати деталі.

Після монтажу перевіряють щільність усіх трьох з’єднань, нормальне наповнення ресивера та роботу розвантажувальної лінії під час зупинки компресора. Повернення повітря з ресивера до нагнітальної трубки вказує на потребу повторно перевірити клапан і його встановлення. Регулярний контроль з’єднань допомагає вчасно виявити витік і не допустити роботи компресора з несправною пневматичною арматурою.
