Маховик магнето для бензинового обприскувача

Маховик магнето для бензинового обприскувача

Маховик установлюється на колінчастий вал двигуна бензинового обприскувача та одночасно бере участь у підтриманні рівномірного обертання і роботі системи запалювання. Під час обертання розташовані в маховику магніти проходять біля котушки запалювання, завдяки чому формується імпульс для утворення іскри на свічці. Маса деталі, що обертається, накопичує інерцію та допомагає колінвалу рівніше проходити окремі такти роботи двигуна.

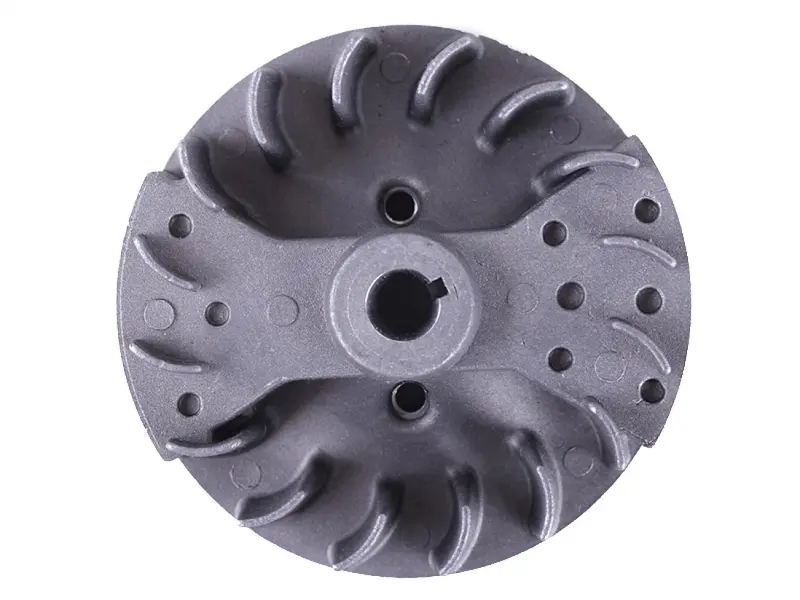

Деталь має круглий корпус із центральним посадковим отвором і шпонковим пазом. На поверхні виконані радіальні лопатки, а також кріпильні й технологічні отвори. Правильне положення відносно колінвала задається посадковим конусом і шпонкою. Воно впливає на момент проходження магнітів біля котушки, тому стан паза, конусної поверхні та сполучених деталей особливо важливий для нормального запуску й стабільної роботи мотора.

Основні параметри

• Загальний діаметр: 95,75 мм.
• Загальна ширина: 39 мм.
• Міжболтова відстань: 33 мм.
• Конус посадки на колінвал: 9,5–12 мм.
• Маса: 315 г.
• Призначення: двигун бензинового обприскувача.

Як правильно підібрати маховик

Назви техніки недостатньо для точного підбору, оскільки бензинові обприскувачі різних серій можуть мати подібне компонування двигуна, але відрізнятися посадкою маховика. Перед замовленням потрібно порівняти стару деталь за загальним діаметром і шириною, міжболтовою відстанню, діапазоном посадкового конуса, розташуванням шпонкового паза та конфігурацією отворів. Варто також зіставити форму центральної маточини, напрямок і розміщення лопаток, зовнішній профіль та вільний простір усередині кожуха.

Особливу увагу приділяють посадці на колінвал. Конус має збігатися за розміром і геометрією, а паз — правильно суміщатися зі шпонкою. Різна посадка навіть за близького зовнішнього діаметра означає, що деталі не є взаємозамінними. Не слід підбирати маховик лише за зовнішньою формою або категорією техніки: важливі всі сполучені розміри та розташування частин відносно котушки запалювання.

Коли потрібна заміна

Перевірка маховика доречна при ускладненому запуску, нестабільній іскрі, нерівному холостому ході, помітному битті або після пошкодження шпонкового з’єднання. Причиною заміни можуть бути деформація корпусу, тріщини, пошкоджені лопатки, розбитий шпонковий паз, порушення конусної посадки чи ослаблення магнітів. Такі дефекти здатні змінити положення деталі на валу, порушити проходження магнітів біля котушки та спричинити вібрацію під час роботи двигуна.

Перед монтажем оглядають колінвал, шпонку та посадкові поверхні. На них не повинно бути деформацій, задирок і забруднень, які перешкоджають щільному приляганню. Маховик установлюють без перекосу, сумістивши паз зі шпонкою; кріплення затягують із зусиллям, визначеним виробником конкретного двигуна. Удари по корпусу та лопатках неприпустимі, адже вони можуть спричинити деформацію або биття. Після складання потрібно переконатися у вільному обертанні деталі всередині кожуха та перевірити проміжок між магнітною частиною маховика і котушкою відповідно до настанови обприскувача.

Цей маховик підходить для ремонту бензинового обприскувача за умови повного збігу наведених розмірів і посадкової геометрії. Точне порівняння зі знятою деталлю допомагає відновити правильне положення маховика на колінвалі, роботу запалювання та рівномірне обертання двигуна без несумісних переробок.
