Манометр для компресора, тип 2

Манометр для компресора, тип 2

Прилад призначений для контролю тиску стисненого повітря в компресорній системі. Він допомагає стежити за режимом роботи обладнання, оцінювати тиск у підключеній пневматичній лінії та правильно налаштовувати його відповідно до виконуваного завдання. Такий манометр обирають для ремонту компресора з пошкодженим, негерметичним або погано читабельним штатним приладом, а також під час відновлення регулятора чи панелі керування.

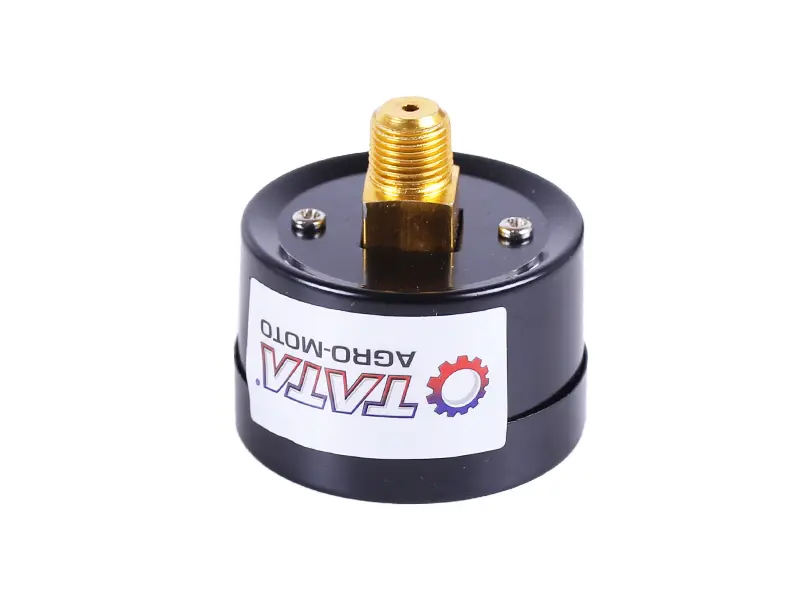

Модель має круглий чорний корпус і центральний різьбовий штуцер на задньому боці. Таке розташування приєднання застосовують, коли манометр установлюється циферблатом до оператора, а штуцер входить у посадковий отвір позаду корпусу. Конструкція відрізняється від радіальних приладів, у яких з’єднання спрямоване вниз відносно циферблата. Позначення «тип 2» стосується варіанта виконання, тому під час підбору потрібно враховувати не лише назву, а й фактичну геометрію старої деталі.

Що перевірити перед вибором

• Розташування штуцера. Для цієї версії потрібне посадкове місце під центральне заднє підключення. Манометр із нижнім виводом без додаткового перехідника встановлюється інакше.
• Параметри різьби. Зіставте зовнішній діаметр, крок і стандарт з’єднання зі знятим приладом або документацією компресора. Зовні подібні штуцери можуть мати несумісну різьбу.
• Діапазон шкали. Граничне значення нового приладу має відповідати характеристикам компресора та манометра, який замінюється. Надто широкий діапазон погіршує зручність зчитування у звичайній робочій зоні, а недостатній обирати не можна.
• Розмір корпусу. Звірте діаметр, глибину та вільний простір навколо посадкового місця, особливо якщо прилад розташований поряд із регулятором, швидкорознімними з’єднаннями або кожухом.
• Орієнтацію циферблата. Після затягування шкала повинна залишатися доступною для спостереження, а корпус не має впиратися в сусідні компоненти.

Коли манометр потребує заміни

Підставою для встановлення нової деталі стають тріщина або помутніння захисного вікна, пошкодження корпусу, зірвана різьба, витік біля штуцера, заїдання стрілки чи показання, які не повертаються до нуля після повного скидання тиску. Перевірка особливо доречна, якщо компресор працює у звичному режимі, але показання змінюються ривками, помітно відрізняються від контрольного приладу або не дають упевнено виставити потрібний режим. Причиною неправильних значень може бути не лише манометр, тому одночасно оглядають посадкове з’єднання, регулятор і канали подавання повітря.

Рекомендації щодо встановлення

Перед демонтажем компресор від’єднують від живлення, повністю випускають повітря з ресивера та переконуються у відсутності залишкового тиску. Посадкову різьбу очищають від забруднень і решток попереднього ущільнення, не допускаючи потрапляння частинок усередину каналу. Спосіб герметизації обирають відповідно до інструкції компресора та типу різьбового з’єднання. Зусилля під час монтажу прикладають до граней штуцера відповідним інструментом: повертання приладу за круглий корпус може пошкодити механізм або порушити положення з’єднання.

Після складання систему поступово виводять на робочий режим, контролюють герметичність місця встановлення та спостерігають за рухом стрілки. Показання мають змінюватися плавно, залишатися стабільними за постійного тиску й повертатися до початкової позначки після випускання повітря. Якщо параметри приєднання, шкали або посадки старого манометра невідомі, спочатку зніміть його та виконайте точне порівняння. Це надійніше за вибір лише за зовнішньою подібністю та допомагає встановити прилад без перероблення панелі компресора.
