Манометр компресора, тип 1

Манометр компресора, тип 1

Прилад призначений для контролю тиску в пневматичній системі компресора. За його показаннями оператор оцінює стан системи під час наповнення ресивера та використання стисненого повітря. Справний манометр допомагає своєчасно помітити відхилення від звичного режиму, перевірити наявність тиску перед початком роботи й контролювати його зниження після зупинки обладнання.

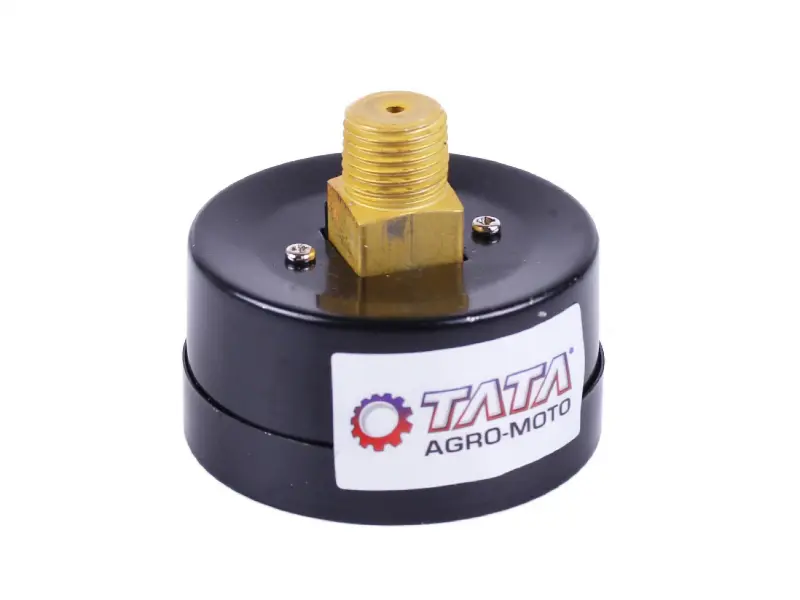

Модель виконана в круглому чорному корпусі та оснащена центральним різьбовим приєднанням із шестигранною основою. Таке компонування розраховане на встановлення у відповідне посадкове місце компресорної арматури. Позначення «тип 1» вказує на конкретний варіант виконання, тому перед замовленням його потрібно зіставити зі знятим приладом: зовні подібні манометри можуть відрізнятися різьбою, розташуванням штуцера, діаметром корпусу та діапазоном вимірювання.

Що перевірити під час підбору

• Приєднувальну різьбу. Звірте її зовнішній діаметр, крок і довжину різьбової частини. Штуцер має відповідати посадковому отвору без перехідників, якщо вони не передбачені конструкцією компресора.
• Розташування штуцера. У цієї моделі приєднання розміщене по центру задньої частини корпусу. Манометр із нижнім або зміщеним підключенням не є прямою заміною лише через подібний діаметр.
• Діаметр і глибину корпусу. Навколо місця встановлення має залишатися достатньо простору, а шкала після монтажу повинна бути доступною для зчитування.
• Діапазон та одиниці шкали. Вони мають відповідати вимогам компресора й забезпечувати контроль звичайного режиму без виходу стрілки за межі шкали.
• Посадкову геометрію. Зіставте форму шестигранної основи, положення ущільнення та спосіб фіксації зі старим приладом.

Коли потрібна заміна

Перевірка манометра необхідна, якщо стрілка не повертається до нульової позначки після повного скидання тиску, рухається ривками, зависає, показує явно незвичні значення або якщо пошкоджені корпус, шкала чи різьбове приєднання. Причиною заміни також може бути негерметичність у зоні штуцера. Перед установленням нового приладу варто оглянути відповідну різьбу та очистити місце підключення від забруднень, не пошкоджуючи ущільнювані поверхні.

Установлення та перевірка

Монтаж виконують лише після вимкнення компресора та повного скидання тиску. Зусилля під час закручування прикладають відповідним ключем до шестигранної основи штуцера, а не до круглого корпусу: прокручування за корпус може пошкодити з’єднання та внутрішній механізм. Тип ущільнення добирають відповідно до конструкції посадкового місця. Після монтажу тиск підвищують поступово й перевіряють герметичність з’єднання, а також плавність показань і повернення стрілки до нуля після скидання.

Ця позиція підходить для ремонту компресора, у якому використовується манометр виконання «тип 1» із центральним заднім різьбовим підключенням. До замовлення зіставте зняту деталь за типом приєднання, розмірами корпусу, діапазоном шкали та доступним місцем монтажу. Таке порівняння надійніше за підбір лише за загальним виглядом або призначенням приладу.
