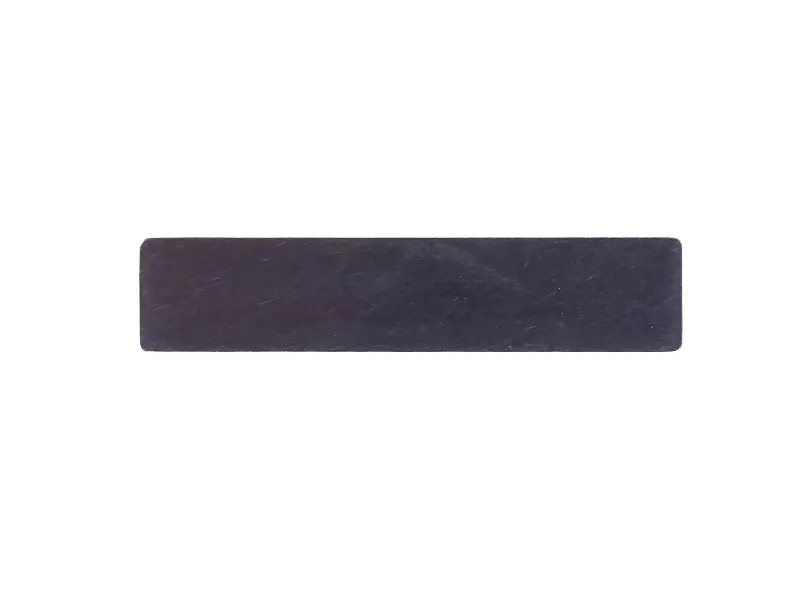

Пелюстковий клапан AMG для компресора, 47×10 мм

Пелюстковий клапан AMG для компресора, 47×10 мм

Прямокутна клапанна пластина призначена для ремонту поршневого повітряного компресора. Вона встановлюється у клапанній частині компресорної головки та керує напрямком повітряного потоку. Під дією перепаду тиску тонка пластина відхиляється від сідла, відкриваючи відповідний канал, а потім повертається на місце й перекриває зворотний рух повітря. Такий принцип дає змогу циліндру послідовно виконувати всмоктування та нагнітання.

Розмір пластини становить 47×10 мм. Це основні габарити для попереднього добору, проте сумісність не можна визначати лише за довжиною. Потрібно також порівняти товщину, форму торців, радіус заокруглення кутів, положення пластини відносно отвору клапанної плити та спосіб її фіксації. Деталь має рівний видовжений контур без кріпильних отворів і вирізів, тому зазвичай утримується штатним притискачем або обмежувачем, передбаченим конструкцією конкретної головки.

Призначення клапанної пластини

У поршневому компресорі пелюстки можуть працювати на впуску та нагнітанні. Впускна пластина відкриває повітряний канал, коли в циліндрі виникає розрідження. Нагнітальна відкривається під час стиснення та пропускає повітря з циліндра далі системою. Після зміни напрямку перепаду тиску пластина притискається до сідла, допомагаючи підтримувати спрямований потік і зменшувати зворотне перетікання.

Справна пелюстка має залишатися рівною, вільно відхилятися у передбачений бік і прилягати до посадкової поверхні без помітного проміжку. Тріщина, скол, залишковий вигин або пошкодження крайки порушують закриття каналу. Через це компресор може повільніше набирати тиск, довше працювати до вимкнення та сильніше нагрівати головку. Подібні ознаки виникають також через зношені прокладки, забруднення сідла або пошкодження клапанної плити, тому перед заміною слід оглянути весь розібраний механізм.

Як перевірити сумісність

• Габарити: довжина та ширина знятої пластини мають відповідати розміру 47×10 мм.
• Товщина: її порівнюють окремо, адже вона впливає на гнучкість, хід і прилягання пелюстки; для цієї позиції точне значення потрібно перевірити за старою деталлю.
• Контур: перевіряють форму торців, заокруглення кутів і відсутність отворів чи додаткових вирізів.
• Посадка: пластина повинна повністю перекривати вікно клапанної плити та правильно розташовуватися під штатним притискачем.
• Конструкція головки: розташування каналів, обмежувача підйому та кріплення має збігатися з розібраним компресором.

Установлення після розбирання компресора

Перед ремонтом обладнання від'єднують від живлення, а тиск із ресивера повністю стравлюють. Після зняття головки запам'ятовують послідовність клапанної плити, прокладок, притискачів та обмежувачів. Посадкову поверхню очищають від забруднень і залишків прокладки, не дряпаючи сідло. Пластину встановлюють рівно, без попереднього згинання, підрізання чи зміни її контуру.

Під час складання потрібно зберегти початковий напрямок клапана та не переплутати впускний бік із нагнітальним. Притискач не повинен затискати вільну частину пелюстки або заважати передбаченому ходу. Пошкоджені прокладки замінюють відповідними за формою й товщиною, а кріплення головки затягують рівномірно за схемою виробника компресора.

Після складання виконують короткий пробний запуск. Перевіряють відсутність стороннього стуку й витоків, швидкість набору тиску та температуру головки. Якщо параметри роботи не відновилися, додатково діагностують прокладки, циліндропоршневу групу, зворотний клапан і з'єднання повітряного тракту. Точне зіставлення пластини 47×10 мм зі знятою деталлю допомагає вибрати відповідний клапан та уникнути повторного розбирання.
