Кришка кошика зчеплення MFC для мотоблока

Кришка кошика зчеплення MFC для мотоблока

Кришка MFC встановлюється на муфту зчеплення важких мотоблоків і мототракторів потужністю 7–12 к.с. Деталь закриває кошик, фіксує вижимний механізм і підтримує правильне положення вижимного підшипника. Вона призначена для ремонту зчеплення, коли штатна кришка деформована, має тріщини, пошкоджені кріпильні отвори або зношене посадкове місце.

Призначення та конструкція

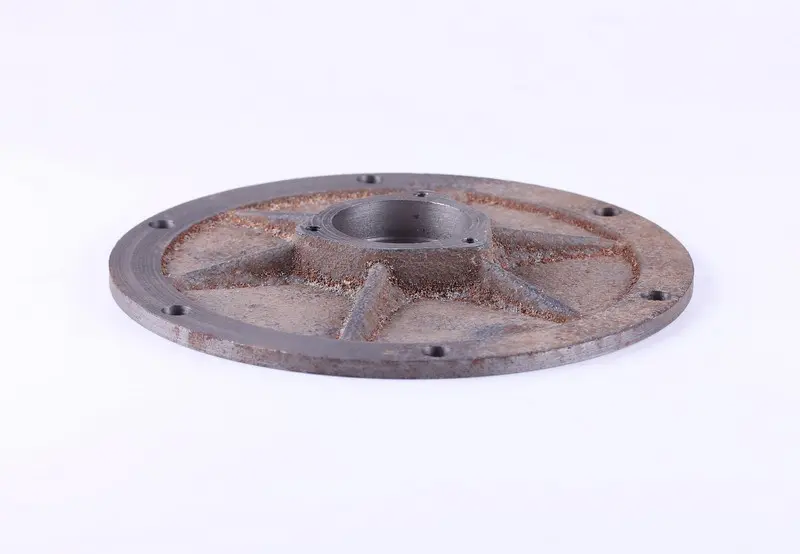

Кришка є круглою чавунною деталлю з центральним посадковим отвором, кріпильними отворами по колу та радіальними ребрами. Така форма відповідає її розташуванню в кошику зчеплення: центральна частина призначена для розміщення суміжного компонента, а периферійні отвори дають змогу закріпити кришку по всьому колу. За справного стану деталі вижимний механізм зберігає передбачене положення відносно інших компонентів зчеплення.

Кришка не є кошиком зчеплення в зборі та підбирається як окрема корпусна деталь. Під час ремонту потрібно враховувати стан усієї суміжної групи: підшипника, вижимного механізму, пружин, дисків, кріплення та посадкових поверхонь. Заміна лише кришки доцільна, якщо інші компоненти придатні до подальшої експлуатації та відповідають новій деталі.

Основні параметри

• Тип деталі: кришка кошика зчеплення MFC.
• Застосування: муфти зчеплення мотоблоків і мототракторів потужністю 7–12 к.с.
• Матеріал: чавун.
• Зовнішній діаметр: 195 мм.
• Діаметр посадкового місця під підшипник: 47 мм.
• Висота: 21 мм.
• Міжболтова відстань: 90 мм.
• Маса: 1050 г.

Як перевірити сумісність

Під час вибору недостатньо орієнтуватися лише на потужність двигуна або загальне позначення MFC. Спочатку порівняйте зовнішній діаметр старої кришки, її висоту, діаметр посадки під підшипник і міжболтову відстань. Додатково мають збігатися кількість і розташування кріпильних отворів, форма центральної частини, конфігурація ребер та положення деталі відносно вижимного механізму. Вимірювання краще виконувати за демонтованою кришкою або за справною деталлю такого самого зчеплення.

Окрему увагу приділіть параметру 90 мм: спосіб вимірювання міжболтової відстані має бути однаковим для старої та нової деталей. Перевірте відстань між відповідними центрами отворів, а також їхнє розміщення по колу. Посадка під підшипник діаметром 47 мм повинна збігатися без розточування, шліфування чи іншої зміни геометрії. Якщо конструкція наявного кошика відрізняється, самої належності техніки до класу 7–12 к.с. для вибору недостатньо.

Заміна та встановлення

Підставою для перевірки кришки можуть бути тріщини, деформація площини, розбиті отвори, пошкодження центральної посадки або помітний перекіс компонентів зчеплення. Під час розбирання слід встановити причину пошкодження: зношений підшипник, ослаблене кріплення чи несправність суміжних деталей здатні призвести до повторної проблеми після встановлення нової кришки.

Перед монтажем очистьте контактні поверхні кошика та перевірте відсутність сколів, тріщин і перекосу. Кришка повинна ставати на своє місце вільно, без примусового припасування. Кріплення встановлюють у штатні отвори та затягують рівномірно, не допускаючи перекосу круглої деталі. Момент затягування й порядок подальшого регулювання зчеплення визначають за технічною документацією конкретного мотоблока або мототрактора.

Після складання перевірте вільне переміщення вижимного механізму, положення підшипника та роботу зчеплення в безпечному режимі. Точний підбір за всіма посадковими розмірами дає змогу відновити штатне компонування кошика без перероблення нової деталі.
