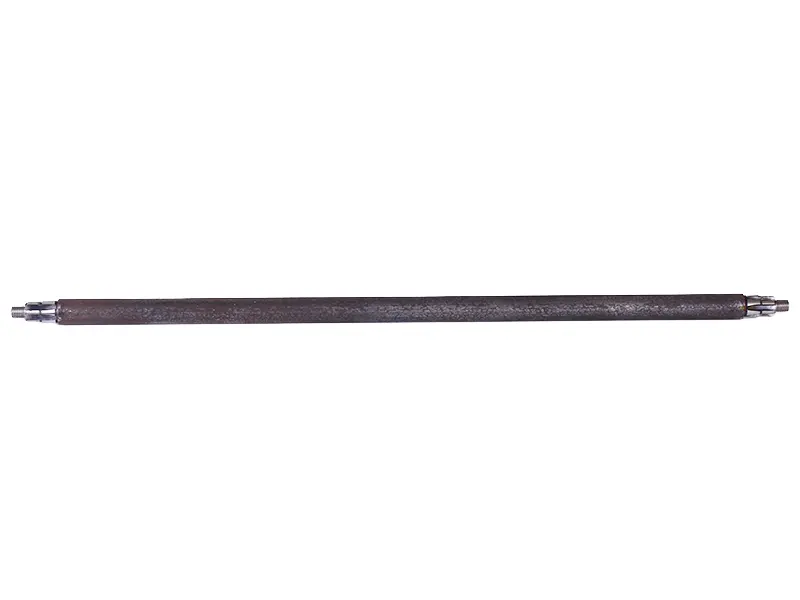

Вал трансмісії вертикальний L-600 мм для роторної косарки KRO 900

Вертикальний вал трансмісії L-600 мм для KRO 900

Вал призначений для вертикальної частини трансмісії роторної косарки KRO 900 з пасовим приводом. Деталь передає обертання всередині приводного механізму та сполучає його компоненти, розташовані на різних рівнях. Її встановлюють замість зношеного, зігнутого або пошкодженого штатного вала, коли потрібно відновити правильну роботу трансмісії. Номінальна довжина становить 600 мм, діаметр основної частини — 20 мм, діаметр посадкової ділянки під підшипник 6203Z — 17 мм.

Конструкція та призначення

Деталь виконана у вигляді довгого прямого вала з обробленими ступінчастими закінченнями з обох боків. Така форма відповідає вертикальному розташуванню в механізмі косарки та забезпечує сполучення із сусідніми компонентами трансмісії. Справний вал зберігає співвісність з’єднань, передає крутний момент і дає деталям привода змогу обертатися без небажаного биття та перекосу.

Зношення вала може проявлятися люфтом, стороннім шумом, вібрацією або нерівномірним обертанням механізму. Підставою для заміни також є деформація стрижня, пошкодження закінчень і вироблення посадкової ділянки під підшипник. Експлуатація косарки з такими дефектами збільшує навантаження на підшипник і сполучені деталі, тому під час ремонту слід перевірити не лише сам вал, а й стан місць його встановлення.

Підтверджені параметри

• Тип деталі: вертикальний вал трансмісії.
• Застосування: роторна косарка KRO 900, яку також позначають як T900.
• Тип привода косарки: пасовий.
• Номінальна довжина: 600 мм.
• Діаметр основної частини: 20 мм.
• Посадковий діаметр під підшипник: 17 мм.
• Підшипник сполучення: 6203Z.

Як перевірити сумісність

Перед вибором зіставте позначення косарки, загальну довжину старого вала, діаметр основної частини та посадку під підшипник. Окремо порівняйте форму обох закінчень, довжину ступінчастих ділянок і розташування переходів. Навіть за однакової довжини вали для різних модифікацій трансмісії можуть відрізнятися геометрією з’єднань, тому самого значення 600 мм для остаточного підбору недостатньо.

Стару деталь бажано демонтувати й очистити перед вимірюванням. Загальну довжину перевіряють між крайніми точками по прямій лінії. Якщо знятий вал деформований, вимірювальну стрічку не проводять уздовж вигину: такий спосіб дасть завищене значення. Діаметри краще визначати штангенциркулем на незношених ділянках. Посадкове місце під підшипник порівнюють особливо уважно, оскільки вироблення може зменшити фактичний розмір старої деталі.

Установлення та перевірка після ремонту

До монтажу огляньте підшипник 6203Z, опори та сполучені деталі трансмісії. На них не повинно бути сколів, вираженого вироблення або забруднень, що перешкоджають правильній посадці. Вал установлюють без ударів і примусового згинання. Обидва закінчення мають зайняти передбачене положення, а кріплення й фіксатори — встановлюватися відповідно до конструкції конкретної модифікації косарки.

Після складання механізм слід спочатку прокрутити вручну з вимкненим приводом. Обертання має залишатися рівномірним, без заклинювання, помітного биття та контакту з нерухомими частинами. Потім проводять коротку перевірку з малим навантаженням, контролюючи шум, вібрацію та нагрівання в зоні підшипника. Такий порядок допомагає своєчасно виявити перекіс або несправність сусідніх деталей.

Вертикальний вал L-600 мм підходить для ремонту трансмісії KRO 900 за умови збігу всіх посадкових параметрів. Точне звіряння довжини, діаметрів і форми закінчень забезпечує правильне встановлення та узгоджене передавання обертання у приводі роторної косарки.
