Паливний шланг KZ для бензопили Stihl MS 180

Паливний шланг KZ для бензопили Stihl MS 180

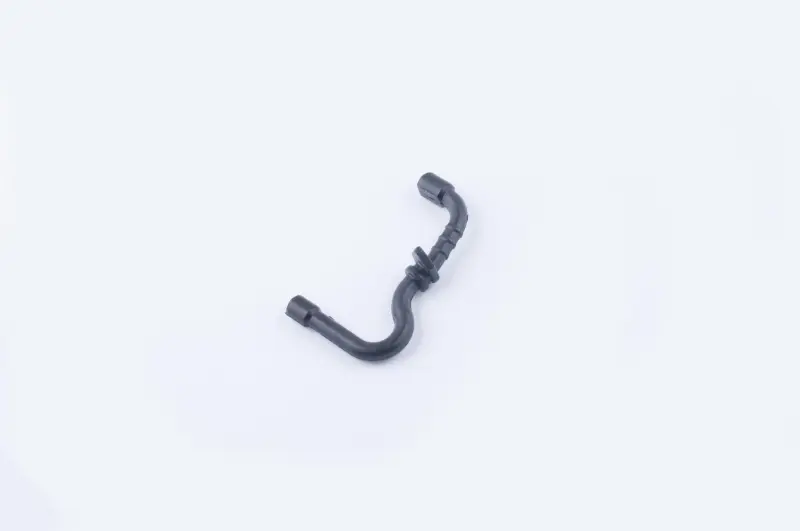

Формований шланг призначений для подавання паливної суміші з бака до карбюратора бензопили Stihl MS 180. Деталь має задану вигнуту форму та вбудовану ущільнювальну ділянку для проходу крізь стінку бака. Така конфігурація допомагає правильно розмістити магістраль усередині корпусу й з’єднати компоненти системи живлення без зайвих перегинів. Шланг підходить для ремонту пили, у якої стара магістраль потріскалася, втратила еластичність, почала пропускати пальне або підсмоктувати повітря.

Призначення та особливості конструкції

Один кінець шланга з’єднується із забірним компонентом, розташованим у паливному баку, а другий виводиться до карбюратора. Забірний компонент є окремою деталлю та не вбудований у цей шланг. Магістраллю пальне надходить до карбюратора, тому герметичність з’єднань безпосередньо впливає на стабільність його подавання. Тріщини, нещільна посадка та втрата еластичності порушують проходження пального й можуть супроводжуватися його підтіканням або потраплянням повітря до магістралі.

Вигнутий профіль відповідає компонуванню бензопили MS 180. Це не прямий універсальний відрізок: під час добору мають значення розташування вигинів, довжина ділянок до та після ущільнення, форма прохідної частини й конфігурація обох кінців. Вбудований ущільнювальний поясок розміщується в отворі бака та водночас слугує точкою фіксації шланга. Правильне положення цієї частини потрібне для щільної посадки й збереження передбаченого маршруту магістралі всередині корпусу.

Що перевірити перед вибором

• Модель бензопили. Деталь призначена для Stihl MS 180. Самої зовнішньої подібності пил різних серій недостатньо для підтвердження сумісності.
• Форму старого шланга. Порівняйте напрямок і кількість вигинів, положення ущільнювальної ділянки та відносну довжину кінців.
• Точки під’єднання. Перевірте посадку з боку карбюратора та забірного компонента в баку. З’єднання мають відповідати штатній конфігурації пили.
• Стан сусідніх деталей. Під час розбирання огляньте забірний компонент, місце проходу крізь бак і штуцер карбюратора. Забруднення або пошкодження цих частин неможливо усунути лише заміною шланга.
• Маршрут прокладання. Після встановлення магістраль не повинна бути перекручена, затиснута деталями корпусу або натягнута між точками під’єднання.

Коли потрібна заміна

Підставою для ремонту є помітні тріщини, затвердіння або втрата еластичності, сліди пального біля проходу крізь бак і з’єднань, а також підсмоктування повітря через пошкоджену магістраль. Старий шланг може зберігати зовнішню форму, але вже погано ущільнюватися на штуцерах або руйнуватися під час згинання. Тому при обслуговуванні оцінюють усю довжину деталі, включно з ділянкою всередині бака та місцями біля обох кінців.

Перед монтажем слід видалити залишки пального та забезпечити доступ до бака й карбюратора. Новий шланг установлюють у тому самому положенні, в якому проходила штатна магістраль: ущільнювальну частину обережно розміщують в отворі бака, після чого під’єднують обидва кінці без розтягування та перекручування. Після складання перевіряють щільність посадки, відсутність підтікань і вільне розташування шланга відносно корпусу. Якщо для доступу потрібно розбирати незнайомі частини бензопили, установлення краще доручити фахівцеві з бензоінструменту.

Ця деталь підходить для планового відновлення системи подавання пального Stihl MS 180 і дає змогу замінити зношену формовану магістраль без зміни штатної схеми її прокладання. Для впевненого добору достатньо підтвердити модель пили та порівняти геометрію нової деталі зі знятим шлангом.
