Уловлювач ланцюга для бензопил Goodluck GL4500/GL5200, комплект KZ

Уловлювач ланцюга для бензопил Goodluck GL4500 і GL5200

Комплект KZ призначений для встановлення на бензопили Goodluck моделей GL4500 та GL5200. Уловлювач розташовується біля напрямної шини та приймає на себе пиляльний ланцюг, якщо він зіскочив із шини або розірвався під час роботи. Деталь обмежує подальший неконтрольований рух ланцюга, допомагає зменшити ризик пошкодження корпусу пилки та є передбаченою конструкцією бензопили захисною частиною.

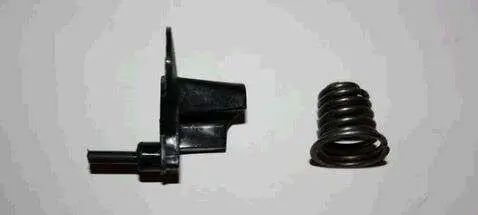

До комплекту входять фігурний уловлювач і окрема конічна вита пружина. Корпус деталі має монтажний майданчик, виступ для перехоплення ланцюга та посадкову частину, що відповідає зазначеним моделям пилок. Комплект підходить для ремонту в разі відсутності штатного уловлювача, його деформації, пошкодження кріплення або втрати пружністю встановленої пружини. Обидві частини потрібно розміщувати в положенні, передбаченому будовою конкретної бензопили.

Призначення та стан деталі

Справний уловлювач не бере участі у звичайному русі ланцюга по шині та не замінює гальмо ланцюга, регулювання натягу чи правильне встановлення різальної гарнітури. Він виконує свою функцію в позаштатній ситуації, коли ланцюг залишає напрямний паз. Тому наявність цієї деталі не скасовує перевірку натягу, стану шини, ведучої зірочки та самого ланцюга перед запуском пилки.

Уловлювач має бути надійно закріплений на корпусі. Підставою для заміни є тріщини, відколоті ділянки, помітна деформація, зношення зони перехоплення, пошкодження посадкового місця або кріплення. Деталь також замінюють, якщо вона тримається з люфтом, розташована з перекосом або не фіксується у штатному положенні. Після зіскакування чи розриву ланцюга уловлювач потрібно оглянути до наступного використання інструмента: удар може змінити його форму навіть без повного руйнування.

Що перевірити під час підбору

• Модель бензопили: комплект заявлений для Goodluck GL4500 та GL5200.
• Форма корпусу: порівняйте монтажний майданчик, розташування виступів і конфігурацію посадкової частини зі знятою деталлю.
• Кріплення: точки фіксації та положення уловлювача відносно шини мають відповідати будові пилки.
• Пружина: перевірте, чи використовується у вашій модифікації пружина такої самої конічної форми та з аналогічним розташуванням.
• Стан суміжних частин: посадкова зона корпусу не повинна мати пошкоджень, що заважають щільному та рівному встановленню.

Позначення GL4500 і GL5200 є основним орієнтиром, проте серед бензопил однієї серії можуть траплятися конструктивні виконання різних випусків. Перед монтажем варто зіставити не лише назву моделі, а й геометрію демонтованого уловлювача, напрямок його встановлення та конфігурацію пружини. Таке порівняння допомагає уникнути ситуації, коли деталь належить до потрібної серії, але не відповідає конкретному варіанту корпусу.

Встановлення та перевірка

Монтаж виконують лише після повної зупинки двигуна та ланцюга, дотримуючись порядку розбирання з інструкції бензопили. Посадкову зону попередньо очищають від тирси й забруднень, після чого перевіряють цілісність кріплення на корпусі. Уловлювач установлюють без перекосу, а пружину розташовують так само, як у штатній конструкції. Деталь не слід підганяти згинанням, розширенням отворів або зрізанням виступів: така доробка порушує її положення відносно шини.

Після складання перевірте надійність фіксації, відсутність люфту та контакту уловлювача з нормально натягнутим ланцюгом. За вимкненого двигуна ланцюг має вільно переміщуватися по шині відповідно до вимог виробника пилки й не торкатися встановленої деталі. Якщо уловлювач зміщується, заважає монтажу бічної кришки або опиняється поза передбаченою зоною перехоплення, бензопилу не можна використовувати до усунення причини. Правильно підібраний комплект відновлює штатну конфігурацію Goodluck GL4500 або GL5200 та підходить для планового ремонту пошкодженої чи втраченої деталі.
