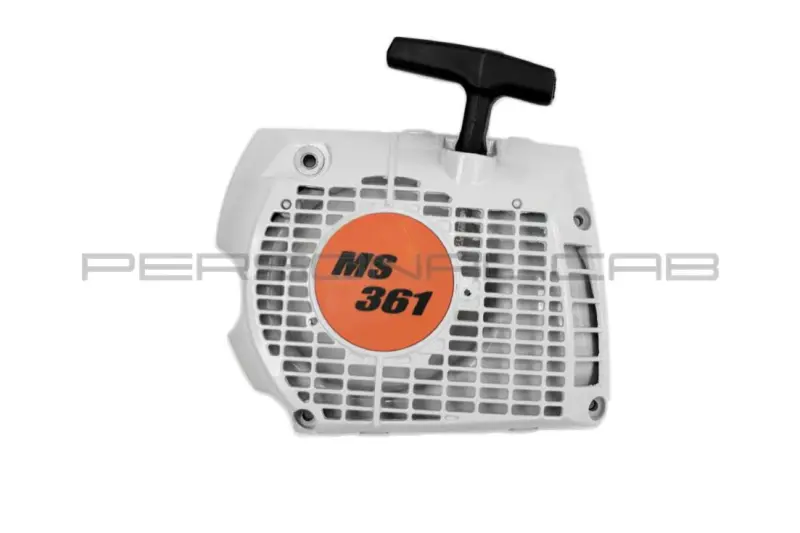

Стартер у зборі для бензопил Stihl MS 341/MS 361 KZ

Ручний стартер у зборі для Stihl MS 341 та MS 361

Стартер призначений для запуску бензинових ланцюгових пил Stihl MS 341 та MS 361. Вузол установлюється з боку маховика й перетворює рух витягуваного шнура на обертання двигуна перед пуском. Після відпускання рукоятки поворотна пружина намотує шнур назад на барабан, готуючи механізм до наступного ривка. Це готове рішення для ремонту пили, у якої пошкоджений корпус стартера, обірваний шнур, зношений барабан або порушене повернення рукоятки.

Конструкція та призначення

Стартер об’єднує зовнішній корпус із вентиляційною решіткою, шнур із рукояткою, барабан, поворотну пружину та деталі зачеплення. Під час витягування шнура зачепи передають обертання на пусковий механізм двигуна, а після запуску звільняють його. Конструкція у зборі дає змогу замінити весь пусковий механізм без окремого добору барабана, пружини та шнура. Такий варіант особливо доречний за кількох одночасних пошкоджень, тріщин корпусу або зношення посадкових зон внутрішніх деталей.

Корпус стартера одночасно закриває пусковий механізм і зберігає передбачені пилою вентиляційні отвори. Зовнішня решітка, розташування кріпильних отворів і вихід шнура визначають правильне встановлення відносно корпусу бензопили. Рукоятка має форму для впевненого захоплення під час витягування, а шнур проходить крізь напрямну у верхній частині корпусу.

Що перевірити під час добору

• Модель бензопили: деталь розрахована на Stihl MS 341 та MS 361; позначення моделі потрібно перевірити на самій пилі.
• Форму корпусу: порівняйте загальний контур, вентиляційну решітку та положення верхньої частини з демонтованою деталлю.
• Точки кріплення: кількість і розташування отворів мають відповідати корпусу конкретної пили.
• Бік виходу шнура: напрямна й рукоятка повинні займати те саме положення, що й у попереднього стартера.
• Механізм зачеплення: перед монтажем зіставте внутрішній бік вузла та відповідні деталі біля маховика.

Перевірка цих ознак особливо корисна для техніки, яку раніше ремонтували або комплектували деталями іншої версії. Збіг назви моделі залишається головним критерієм, проте форма корпусу, кріпильні точки та конфігурація зачепів також мають відповідати встановленому раніше механізму. Зовні подібні стартери для інших серій бензопил можуть відрізнятися посадкою, тому самої схожості розмірів недостатньо.

Коли потрібна заміна

Стартер варто оглянути, якщо шнур не повертається в корпус, рукоятка залишається витягнутою, барабан прокручується без передавання руху, під час ривка чути сторонні клацання або корпус має тріщини біля кріплень. Причиною неповного повернення також може бути забруднення механізму, тому перед заміною доцільно оцінити стан шнура, барабана, пружини та зачепів. Стартер у зборі обирають, коли ремонт окремих деталей недоцільний або пошкодження охоплює одразу кілька частин.

Установлення та перевірка

Монтаж виконують на зупиненій та охололій бензопилі. Старий корпус знімають після звільнення штатного кріплення, контролюючи положення сусідніх деталей і захисної рукоятки. Новий вузол установлюють без перекосу: отвори мають суміститися вільно, а корпус — прилягати за штатним контуром. Не слід притягувати невідповідну деталь гвинтами або змінювати посадкові місця, оскільки це може порушити рух барабана та зачеплення з пусковим механізмом.

До першого запуску кілька разів плавно витягніть рукоятку й дайте шнуру повернутися. Хід має бути рівномірним, без заїдань, тертя об край напрямної та зависання у витягнутому положенні. Рукоятку під час повернення спрямовують рукою, не дозволяючи їй ударятися об корпус. Правильно підібраний і встановлений стартер відновлює штатний ручний запуск бензопили Stihl MS 341 або MS 361 та підходить для повної заміни пошкодженого пускового механізму.
