Стартер у зборі KZ для бензопил MS 340/360

Стартер у зборі KZ для бензопил MS 340/360

Ручний стартер призначений для запуску бензопил серій MS 340 та MS 360. Вузол установлюється на двигун із боку пускового механізму та передає зусилля від витягуваного шнура до колінчастого вала. Таке виконання підходить для ремонту пили, у якої пошкоджений корпус стартера, не повертається шнур, зношений барабан або порушена робота зачепів.

Стартер постачається у зборі: корпус об'єднує барабан для шнура, поворотну пружину, рукоятку та деталі зачеплення. Під час витягування рукоятки шнур розмотується з барабана, зачепи передають обертання пусковій частині двигуна, а після відпускання пружина втягує шнур назад у корпус. Покупцеві не потрібно окремо добирати основні компоненти механізму та складати їх у старій кришці.

Конструкція та призначення

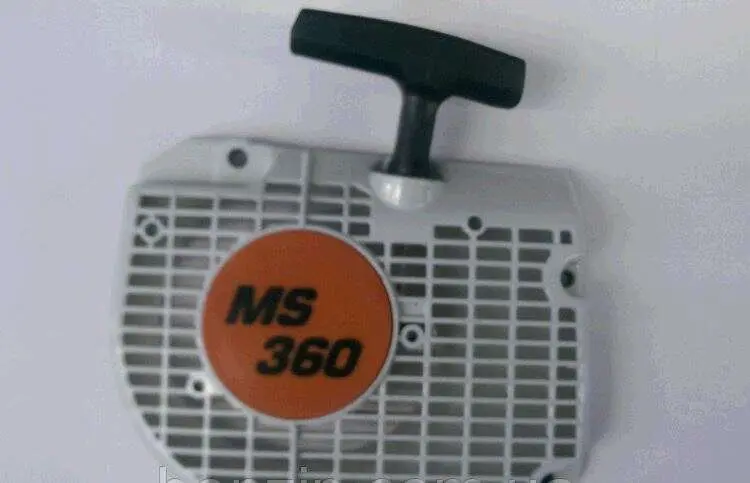

Корпус є основою для деталей ручного запуску й одночасно закриває відповідний бік двигуна. На зовнішній частині розташована Т-подібна рукоятка, за яку витягують пусковий шнур. Решітчаста лицьова поверхня, кругле посадкове вікно та точки кріплення утворюють єдину деталь. На центральній вставці є позначення MS 360, однак сумісність цієї позиції заявлена для двох серій — MS 340 та MS 360.

Справний механізм має вільно віддавати шнур під час рівного руху рукоятки, передавати зусилля без прослизання та повністю втягувати шнур після запуску. Заміна всього стартера доречна, коли несправність стосується кількох його частин: тріснув корпус, розбите кріплення, барабан обертається з перекосом, пружина не змотує шнур або зачепи перестали надійно з'єднуватися з відповідною частиною.

Що перевірити під час вибору

• Модель бензопили. Ця версія розрахована на MS 340 та MS 360; збігу лише числа «360» з позначенням іншої пили недостатньо.
• Форму корпусу. Порівняйте загальний контур, розташування решітки, круглого вікна та виступів зі знятою кришкою.
• Точки кріплення. Кількість і положення отворів мають відповідати картеру конкретної модифікації пили.
• Бік зачеплення. Внутрішні зачепи стартера повинні правильно з'єднуватися з відповідною частиною пускового механізму без перекосу та постійного тертя.
• Виконання механізму. Якщо потрібен лише шнур або пружина, можливий локальний ремонт; у разі пошкодження корпусу чи кількох деталей практичніше встановити стартер у зборі.

Практичні переваги

• Зібраний корпус із барабаном, пружиною, шнуром і рукояткою дає змогу замінити пусковий механізм одним монтажним блоком.
• Поворотна пружина змотує витягнутий шнур назад на барабан, готуючи стартер до наступного запуску.
• Т-подібна рукоятка створює визначену точку хвату та допомагає тягнути шнур у напрямку його виходу з корпусу.

Установлення та перевірка

Перед монтажем старий стартер знімають із кріпильних гвинтів, а прилеглу поверхню очищають від тирси та забруднень. Новий корпус установлюють без примусового вигинання, суміщаючи отвори й внутрішній механізм зачеплення. Гвинти затягують рівномірно, щоб кришка прилягала без перекосу. Шнур не повинен затискатися краєм корпусу або тертися об сторонні деталі.

Після встановлення спочатку виконайте кілька плавних витягувань рукоятки без різких ривків. Барабан має обертатися рівно, зачеплення — вмикатися та звільнятися, а шнур — повертатися всередину на всю робочу довжину. Якщо рукоятка зупиняється раніше, ніж зазвичай, шнур іде під кутом або механізм залишається з'єднаним після відпускання, потрібно повторно перевірити посадку корпусу та відповідність стартера модифікації бензопили.

Для точного добору орієнтуйтеся на повне позначення пили MS 340 або MS 360 і геометрію демонтованого вузла. Таке порівняння особливо важливе для техніки, яку раніше ремонтували та могли обладнати корпусом чи окремими деталями іншої версії.
