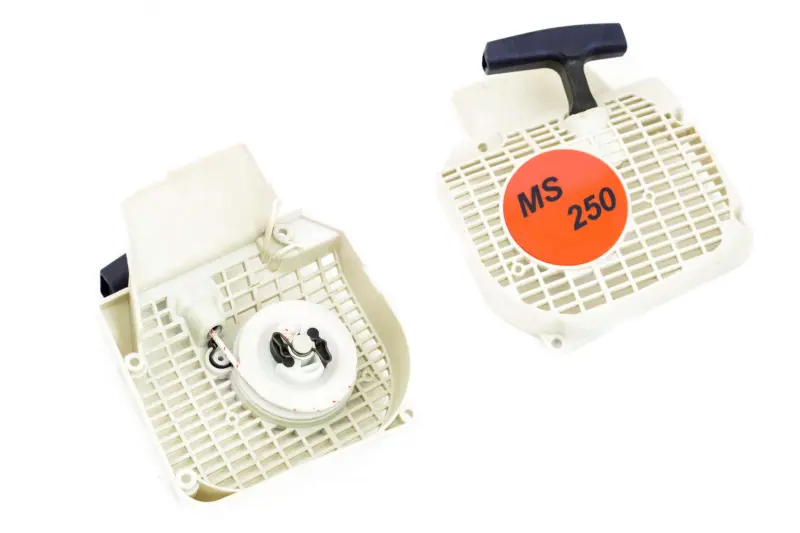

Ручний стартер у зборі KZ для бензопил STIHL MS 230/250

Ручний стартер у зборі KZ для STIHL MS 230/250

Стартер призначений для ручного запуску бензопил STIHL MS 230 і MS 250 зі стандартним поворотним пусковим механізмом. Він установлюється збоку двигуна та перетворює рух витягуваного шнура на обертання, потрібне для запуску мотора. Деталь підходить для відновлення пилки, у якої обірвався або перестав повертатися шнур, зносився барабан, не спрацьовує зачеплення чи пошкоджений корпус стартера.

Як працює стартер

Під час витягування руків’я шнур розмотується з розташованого всередині корпусу барабана. Обертання барабана приводить у дію зачіп пускового механізму, завдяки чому зусилля руки передається двигуну. Після відпускання руків’я поворотна пружина намотує шнур назад і повертає систему у вихідне положення для наступного ривка. Руків’я потрібно супроводжувати рукою до корпусу: вільний удар під час повернення створює зайве навантаження на шнур, барабан і напрямний отвір.

Стартер постачається як зібрана деталь. Конструкція поєднує світлий зовнішній корпус, шків-барабан, поворотну пружину, пусковий шнур, чорне Т-подібне руків’я та деталі зачеплення. Такий формат зручний у разі комплексного пошкодження старого механізму: не потрібно окремо добирати основні внутрішні компоненти та встановлювати їх у зношений або деформований кожух.

Що перевірити перед вибором

• Модель бензопили. Основне призначення цієї версії — STIHL MS 230 і MS 250.
• Виконання системи запуску. У стандартних пилок і модифікацій C-BE з Easy2Start застосовуються відмінні конструкції, тому самого збігу цифр моделі недостатньо.
• Форма корпусу. Зіставте зовнішній контур, розташування вентиляційної решітки, кріпильних отворів і місця виходу шнура зі знятою деталлю.
• Тип зачеплення. Відповідні деталі стартера та встановленого на пилці пускового механізму мають збігатися за формою і положенням.
• Посадкова поверхня. Корпус повинен прилягати без перекосу, щілин і необхідності переробляти кріплення.

Особливо уважно визначайте версію пилки, якщо в її позначенні є літера C або встановлена система полегшеного запуску. Звичайний поворотний стартер не можна добирати для такої модифікації лише за схожістю кришки. Якщо старий корпус зберігся, його геометрія та розташування всіх точок кріплення дають найзручніші орієнтири для порівняння.

Коли потрібна заміна

Підставою для встановлення стартера у зборі є обірваний або сильно зношений шнур, відсутність автоматичного повернення руків’я, прокручування без передавання зусилля двигуну, заїдання барабана, тріщини корпусу та пошкодження кріпильних місць. Перед заміною варто переконатися, що несправність стосується саме стартера, а відповідні деталі на бензопилі вільно працюють і не мають пошкоджень. Це допомагає уникнути повторного навантаження на новий механізм.

Установлення та перевірка

Монтаж виконують на вимкненій та охолодженій бензопилі. Після зняття попереднього стартера очищають місце прилягання, перевіряють стан кріплень і зіставляють нову деталь зі старою. Корпус установлюють рівно, не виправляючи перекіс затягуванням гвинтів і не переробляючи отвори. До початку використання кілька разів плавно витягують руків’я: шнур має виходити без ривків, механізм — входити в зачеплення, а пружина — повністю повертати руків’я до корпусу.

Зібраний стартер KZ дає змогу одночасно замінити корпус та основні деталі ручного пуску. Правильний вибір за моделлю, типом запуску й геометрією посадки допомагає відновити штатне прокручування двигуна без перенесення зношених компонентів зі старого механізму.
