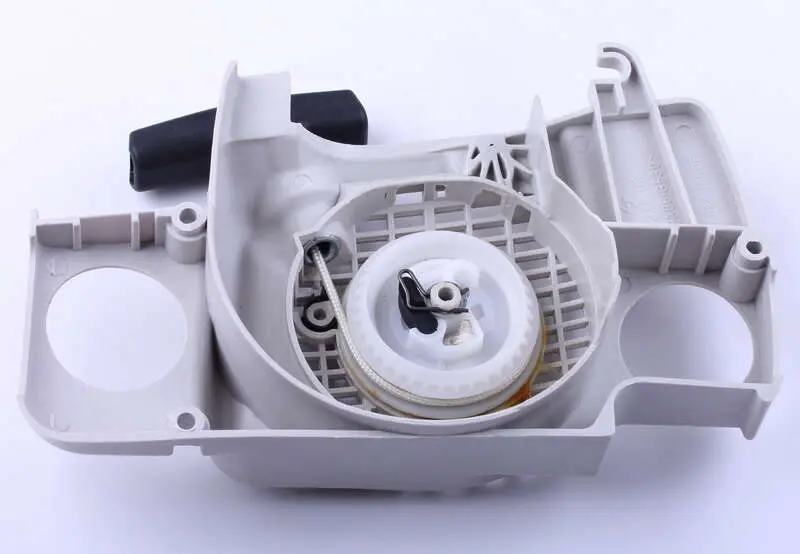

Стартер у зборі для бензопили St M 180 KZ

Стартер у зборі для бензопили St M 180 KZ

Ручний стартер призначений для запуску бензопили St M 180: витягування шнура обертає барабан, а зачепи передають зусилля пусковій частині двигуна. Після відпускання руків’я поворотна пружина змотує шнур назад і готує механізм до наступного ривка. Деталь постачається в зібраному корпусі, тому підходить для ремонту, коли пошкоджено одразу кілька частин штатного пускового механізму або відновлювати окремі компоненти недоцільно.

Конструкція поєднує корпус, шків для намотування шнура, поворотну пружину та деталі зачеплення. Таке виконання дає змогу замінити пусковий механізм єдиним блоком, не складаючи його з розрізнених деталей. Корпус одночасно є основою для внутрішніх компонентів і встановлюється у передбачене місце бензопили. Центральний механізм утримується фіксатором, а зачепи під час ривка взаємодіють із відповідною частиною двигуна та відходять після запуску.

Коли потрібна заміна стартера

Перевірити пусковий механізм варто, якщо шнур не повертається в корпус, барабан прокручується без передавання зусилля, під час витягування виникають заїдання або запуск супроводжується стороннім шумом. Причиною також можуть бути тріщини корпусу, деформація посадкових ділянок, пошкодження шківа, послаблення поворотної пружини чи зношення зачепів. Стартер у зборі зручний за поєднання кількох несправностей: він усуває потребу окремо підбирати пружину, барабан і корпус.

Перед заміною слід переконатися, що несправність стосується саме стартера. Вільний рух шнура без прокручування двигуна часто пов’язаний із зачепами або відповідною частиною пускового механізму, а відсутність повернення — із пружиною, барабаном чи неправильним укладанням шнура. Якщо колінчастий вал провертається з ненормально великим опором, спочатку перевіряють стан двигуна: встановлення нового стартера не усуває внутрішнє заклинювання.

Як перевірити сумісність

Основний орієнтир для добору — модель бензопили St M 180, проте перед установленням потрібно зіставити нову деталь зі знятим стартером. Порівняйте зовнішній контур корпусу, розташування кріпильних отворів і напрямних, форму вентиляційних зон, положення виходу шнура, діаметр і посадку центрального механізму, а також конфігурацію зачепів. Відповідні частини мають суміщатися без зміщення, а корпус — прилягати до пилки без перекосу та примусового підгинання.

Не варто обирати деталь лише за подібним зовнішнім виглядом: у близьких модифікацій бензопил можуть відрізнятися корпус, спосіб зачеплення та виконання пускової системи. Позначення моделі на самій пилці й геометрія демонтованої деталі дають надійнішу основу для вибору. Якщо старий корпус втрачений або сильно пошкоджений, порівнюють посадкове місце на інструменті, положення кріплень і тип відповідного зачеплення.

Установлення та перевірка роботи

• Очистьте посадкову поверхню від тирси й забруднень, щоб корпус став рівно.
• До монтажу плавно витягніть шнур на невелику довжину та перевірте вільне обертання барабана, повернення шнура і рух зачепів.
• Сумістіть корпус із напрямними та точками кріплення без удару й надмірного зусилля.
• Затягуйте штатні кріплення рівномірно, не допускаючи перекосу пластикового корпусу.
• Після встановлення виконайте кілька плавних пробних витягувань і переконайтеся, що шнур повністю повертається, а механізм не торкається сусідніх деталей.

Під час обслуговування не розбирайте підпружинений барабан без потреби: поворотна пружина перебуває під натягом і потребує акуратного укладання. Не витягуйте шнур різким рухом до граничної довжини — це збільшує навантаження на його кріплення та пружину. Правильно підібраний і рівно встановлений стартер забезпечує послідовне передавання зусилля під час запуску та нормальне повернення шнура після кожного руху.
