Ручний стартер у зборі для бензопил Husqvarna 61/268 KZ

Ручний стартер у зборі для бензопил Husqvarna 61/268 KZ

Стартер призначений для запуску бензинового двигуна бензопил Husqvarna 61 і 268. Він установлюється збоку на картер та перетворює ривок за рукоятку на обертання пускового механізму двигуна. Після відпускання рукоятки поворотна пружина змотує шнур назад на шків і готує пристрій до наступного запуску.

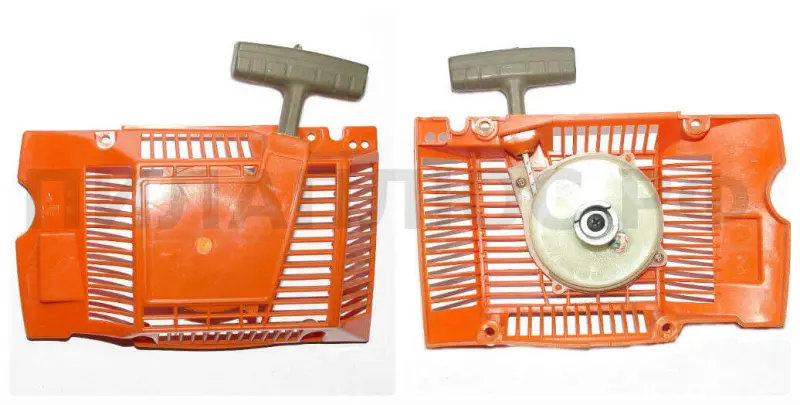

Виконання у зборі підходить для ремонту, коли потрібно замінити весь стартер, а не відновлювати окремо корпус, шків, пружину чи шнур. Така заміна актуальна за наявності тріщин і деформації корпусу, пошкоджених посадкових місць, заклинювання шківа, неповного повернення шнура або одночасної несправності кількох деталей механізму. Вузол має корпус із вентиляційними отворами, шків із боку картера, пусковий шнур і рукоятку.

Як працює стартер

Під час витягування шнура шків повертається та взаємодіє із зачепами пускового механізму бензопили. Через це з'єднання зусилля передається двигуну й дає змогу провернути його для запуску. Коли шнур відпускають, пружина повертає шків у початкове положення. Справний механізм має рухатися без закушування, повністю втягувати шнур і після встановлення надійно входити в зачеплення.

Корпус стартера також закриває розташовану під ним ділянку пилки, тому для правильного монтажу важливі не лише зазначені моделі, а й геометрія конкретної деталі. Контур корпусу, розташування кріпильних отворів, положення шківа та форма ділянки, яка взаємодіє із зачепами, мають відповідати знятому стартеру.

Що перевірити під час добору

• Модель бензопили: заявлена сумісність цієї позиції — Husqvarna 61 і Husqvarna 268.
• Виконання старого корпусу: порівняйте зовнішній контур, вирізи, вентиляційні отвори та розташування точок кріплення.
• Пускове з'єднання: перевірте положення шківа відносно зачепів на бензопилі та відповідність з'єднувальної геометрії.
• Посадку на картер: корпус повинен прилягати без перекосу, примусового зміщення та перероблення кріпильних отворів.
• Стан суміжних деталей: перед монтажем огляньте зачепи й кріплення. Їх зношення може спричиняти прослизання або сторонній шум навіть після заміни стартера.

У сімействі Husqvarna 61 трапляються виробничі виконання різних років. Тому лише номера моделі недостатньо: перед замовленням варто зіставити стару й нову деталі за формою корпусу та монтажними точками. Така перевірка особливо доречна, якщо пилку вже ремонтували або на ній установлений не початковий стартер.

Установлення та перевірка

Перед монтажем очистьте місце прилягання від тирси й забруднень, не допускаючи їх потрапляння всередину механізму. Для встановлення шнур трохи витягують, корпус розташовують на картері, а потім повільно відпускають рукоятку, щоб шків увійшов у зачеплення. Після суміщення посадкових місць кріплення затягують рівномірно, не перекошуючи корпус.

До запуску перевірте стартер кількома плавними витягуваннями. Шнур повинен виходити без ривків, а після відпускання повертатися всередину без провисання. Рукоятку потрібно супроводжувати рукою до корпусу, не дозволяючи їй ударятися об кришку. Якщо шнур витягується надмірно туго, не повертається або механізм прослизає, слід припинити перевірку та проконтролювати посадку, зачепи й відповідність виконання.

Поворотна пружина перебуває під натягом. Розбирати корпус для переставлення пружини або шнура слід лише з відповідним інструментом і захистом очей. Під час заміни всього механізму втручання в натягнуту пружину зазвичай не потрібне. Стартер у зборі відновлює штатний ручний спосіб запуску за умови правильного добору та справності деталей бензопили, з якими він взаємодіє.
