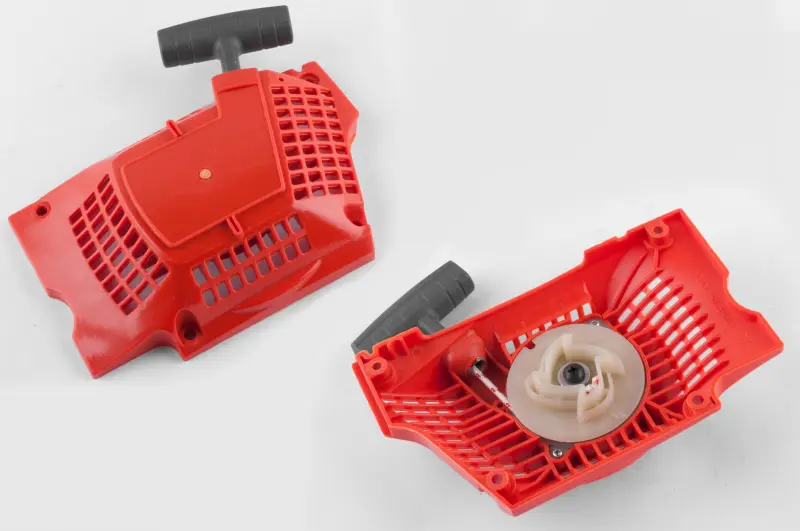

Ручний стартер у зборі для бензопил Husqvarna 345/350 KZ

Ручний стартер у зборі для бензопил Husqvarna 345/350 KZ

Стартер призначений для ручного запуску двигуна бензопил Husqvarna 345 і 350. Під час витягування шнура шків обертається та взаємодіє з пусковими зачепами пили, передаючи обертання двигуну. Після відпускання поворотна пружина намотує шнур назад і готує механізм до наступного запуску. Постачання у зібраному вигляді доречне для ремонту, коли потрібно замінити не лише шнур або пружину, а весь пусковий механізм разом із корпусом.

Конструкція та призначення

Вузол поєднує корпус із вентиляційними прорізами, шків, поворотний механізм, пусковий шнур і рукоятку. Корпус водночас є основою стартера та зовнішньою бічною частиною бензопили, тому його форма, розташування кріплень і положення виходу шнура мають відповідати моделі, яку ремонтують. Зібрана конструкція дає змогу не переносити до нового корпусу внутрішні деталі старого стартера, якщо вони також зношені або пошкоджені.

Справний механізм має вільно віддавати шнур під час ривка, передавати обертання без прослизання та повністю повертати рукоятку після відпускання. Заміна стартера доцільна за наявності тріщин або деформації корпусу, пошкоджених місць кріплення, обірваного шнура, заклинювання шківа, відсутності зворотного намотування чи одночасного зношення кількох деталей. Якщо несправний лише шнур або поворотна пружина, конструкція штатного стартера допускає окреме обслуговування цих компонентів; вузол у зборі обирають для комплекснішого ремонту.

Що перевірити під час підбору

• Модель бензопили: заявлена сумісність стосується Husqvarna 345 і 350. Позначення моделі потрібно перевірити повністю, оскільки в межах однієї серії трапляються різні роки випуску та конструктивні виконання.
• Форма корпусу: порівняйте зовнішній контур, вентиляційні прорізи, виступи й ділянки прилягання з демонтованою деталлю.
• Точки кріплення: кількість і розташування монтажних отворів мають збігатися з посадковими місцями на картері пили без підганяння та перекосу.
• Пускове сполучення: положення шківа та його взаємодія із зачепами мають відповідати механізму, встановленому на бензопилі.
• Вихід шнура та рукоятка: перевірте їхню орієнтацію відносно корпусу, щоб тягове зусилля прикладалося в передбаченому напрямку.

Назва KZ використовується як позначення цієї товарної позиції та не замінює перевірку геометрії. Перед установленням покладіть новий і знятий стартер поруч та зіставте корпус, отвори, внутрішній шків і розташування рукоятки. Така перевірка особливо корисна для пил, які вже ремонтувалися та могли отримати деталі від іншої модифікації.

Установлення та перевірка роботи

Стартер установлюється на картер бензопили. За штатною процедурою перед остаточною посадкою шнур трохи витягують, прикладають корпус до картера, а потім повільно відпускають рукоятку, щоб шків увійшов у зачеплення з пусковими деталями. Після правильної посадки кріпильні гвинти затягують рівномірно. Корпус не повинен ставати з перекосом або потребувати значного зусилля для суміщення отворів: така ситуація вказує на неправильне положення механізму чи невідповідність виконання.

Після монтажу кілька разів плавно витягніть шнур без запуску двигуна. Він має рухатися без заїдань, а рукоятка — повертатися до корпусу. Не витягуйте шнур до жорсткого упору та не відпускайте рукоятку, коли шнур повністю висунутий: інструкція Husqvarna попереджає, що це може пошкодити пусковий пристрій. Якщо шнур не повертається, шків блокується або корпус зміщується під час натягування, потрібно повторно перевірити посадку та сполучення із зачепами.

Поворотна пружина всередині стартера перебуває під натягом. Розбирання механізму, заміну пружини та регулювання її попереднього натягу виконують обережно за сервісною процедурою. Для звичайної заміни вузла достатньо правильно сумістити його з картером, забезпечити зачеплення шківа та перевірити вільний хід шнура до початку експлуатації бензопили.
