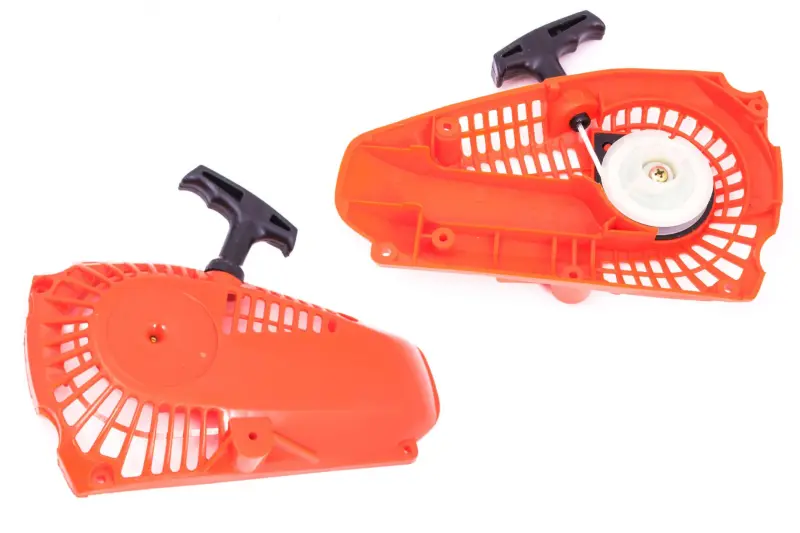

Стартер у зборі для бензопили GOODLUCK GL 2400 KZ

Стартер у зборі для бензопили GOODLUCK GL 2400 KZ

Ручний стартер призначений для запуску двигуна бензопили GOODLUCK GL 2400. Вузол установлюється збоку на корпус пили та дає змогу розкрутити колінвал ривком за рукоятку. Під час витягування шнура обертається шків, механізм зачеплення передає зусилля пусковій частині двигуна, а поворотна пружина після відпускання рукоятки змотує шнур назад. Така будова забезпечує звичний для бензопили ручний запуск без окремого добору кожної деталі старого механізму.

Стартер постачається як зібраний вузол. Його конструкція містить корпус із вентиляційними прорізами, шків, пусковий шнур із Т-подібною рукояткою, поворотний механізм і деталі зачеплення. Корпус одночасно є основою механізму та бічною кришкою зони запуску. Прорізи залишають відкритим передбачений конструкцією потік повітря, тому під час підбору потрібно врахувати не лише назву моделі, а й форму кожуха та розташування всіх отворів.

Коли варто замінити стартер

Новий вузол установлюють, якщо шнур перестав повертатися всередину, рукоятка витягується без передавання обертання, механізм заклинює або корпус має тріщини чи деформацію. Причиною несправності також може бути пошкодження шківа, поворотної пружини або деталей зачеплення. Стартер у зборі зручний за наявності кількох пошкоджень одночасно: корпус, барабан і внутрішні компоненти вже поєднані в одному механізмі.

Що перевірити під час вибору

• Модель бензопили. Ця позиція розрахована на GOODLUCK GL 2400. Збігу лише торгової марки недостатньо, адже стартери інших серій можуть відрізнятися контуром корпусу та способом зачеплення.
• Форму кожуха. Порівняйте загальний силует, виступи, вирізи й розташування вентиляційних прорізів зі знятою деталлю. Корпус має ставати на штатне місце без перекосу та механічного доопрацювання.
• Точки кріплення. Кількість і положення кріпильних отворів повинні повністю збігатися. Навіть невелике зміщення завадить правильно притиснути кожух до корпусу бензопили.
• Бік шківа. Зіставте діаметр і положення пускового шківа, а також форму відповідного зачеплення. За невідповідності ривок за шнур не передаватиме обертання двигуну належним чином.
• Положення рукоятки. Після монтажу шнур повинен виходити у штатному напрямку, не тертися об край отвору та вільно змотуватися всередину корпусу.

Монтаж і перевірка

Перед установленням знімають пошкоджений стартер та очищають його посадкову площину від тирси й забруднень. Новий корпус розміщують рівно відносно штатних кріплень, не натягуючи та не підгинаючи пластик. Кріплення затягують рівномірно: перекіс кожуха може ускладнити обертання шківа й повернення шнура. До запуску двигуна рукоятку кілька разів плавно витягують, перевіряючи вільний хід, упевнене зачеплення та повне змотування шнура.

Якщо старий механізм повільно повертає рукоятку або входить у зачеплення лише після різкого ривка, доцільно додатково оглянути відповідну частину пускової системи на двигуні. Новий стартер усуває несправності, розташовані всередині його корпусу, однак правильна робота залежить і від стану сполучених деталей бензопили. Точне порівняння знятого кожуха з новим вузлом за формою, кріпленнями та зачепленням допомагає підібрати сумісну деталь і відновити штатний ручний запуск GOODLUCK GL 2400.
