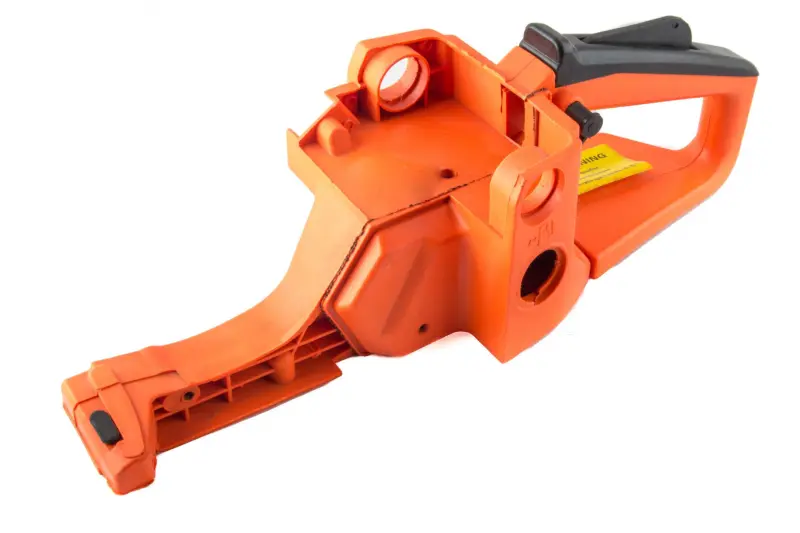

Заднє руків’я у зборі для бензопил Goodluck GL4500/GL5200 KZ

Заднє руків’я у зборі для Goodluck GL4500 і GL5200

Корпусна деталь призначена для ремонту бензопил Goodluck серій GL4500 і GL5200. Вона утворює задню точку хвату, слугує основою для розміщення органів керування та об’єднана з корпусом паливного бака. Таке виконання використовують для заміни пошкодженої штатної частини, коли локальний ремонт тріснутого корпусу, розбитих посадкових місць або деформованої зони кріплення вже не дає змоги правильно зібрати пилу.

Заднє руків’я визначає положення руки відносно курка газу та допомагає стабільно утримувати корпус під час роботи. Справна деталь має жорстко з’єднуватися із сусідніми частинами бензопили, не мати тріщин біля гвинтових з’єднань і не перешкоджати вільному руху встановлених важелів. Заміна доречна після удару чи падіння інструмента, за наявності помітного люфту, порушення геометрії, пошкодження паливної частини або зношення місць, у яких закріплюються пов’язані компоненти.

Що врахувати під час підбору

Позначення GL4500 і GL5200 є основним орієнтиром сумісності, проте бензопили однієї серії можуть мати різні варіанти корпусних деталей. Перед придбанням порівняйте нове руків’я зі знятою частиною за загальною формою, розташуванням кріпильних точок, конфігурацією верхнього майданчика, положенням горловини бака та отворів для органів керування. Окремо перевірте ділянки з’єднання з моторним корпусом і антивібраційними кріпленнями: однакова назва моделі не скасовує перевірку геометрії.

• Призначення: відновлення задньої частини корпусу та основної точки хвату бензопили.
• Сумісність: бензопили Goodluck GL4500 і GL5200 відповідного конструктивного виконання.
• Тип деталі: заднє руків’я у зборі з корпусною частиною паливного бака.
• Виконання: помаранчевий корпус із чорними деталями верхньої зони хвату.
• Критерії порівняння: форма корпусу, кріпильні місця, горловина, технологічні отвори та розташування керувальних деталей.

Підготовка та встановлення

Перед розбиранням бензопилу очищають від тирси й забруднень, а пальне повністю видаляють. Спочатку фіксують розташування тяг, важелів, шлангів і кріплень на старому руків’ї. Це допомагає правильно перенести потрібні деталі та зберегти початкову схему їх розміщення. Варто заздалегідь визначити, які компоненти входять до конкретного постачання, а які потрібно переставити зі знятого корпусу: формулювання «у зборі» стосується корпусного виконання, але не підтверджує наявність усіх внутрішніх деталей і кріплень.

Під час монтажу гвинти затягують рівномірно, не допускаючи перекосу пластикових посадкових зон. Паливні з’єднання прокладають без перегинів і натягу, а рухомі деталі встановлюють так, щоб вони не торкалися стінок корпусу. Після складання перевіряють відсутність люфту, плавність ходу курка та його самостійне повернення, положення вимикача й герметичність паливної частини. До запуску також переконуються, що руків’я надійно з’єднане з корпусом і не зміщується під звичайним зусиллям хвату.

Це руків’я підходить для ремонту бензопили з відповідним компонуванням GL4500/GL5200, коли задню корпусну частину потрібно замінити повністю. Точне порівняння зі старою деталлю до встановлення зменшує ризик невідповідності модифікації та дає змогу одразу підготувати потрібні тяги, шланги й кріпильні деталі.
