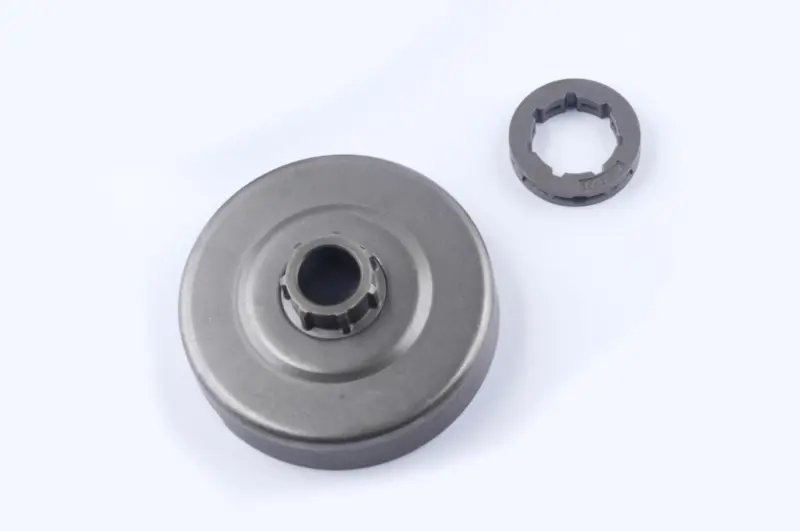

Барабан зчеплення зі знімним вінцем для Husqvarna 365/372 OREGON KZ

Барабан зчеплення зі знімним ведучим вінцем для Husqvarna 365/372

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил Husqvarna 365 і 372. Барабан установлюється у вузлі відцентрового зчеплення: зі збільшенням обертів колодки зчеплення взаємодіють із його внутрішньою поверхнею, після чого обертання передається на знімний ведучий вінець і далі на ланцюг. У такій конструкції барабан працює разом з окремою зірочкою, яка безпосередньо контактує з хвостовиками ведучих ланок ланцюга.

Основна конструктивна особливість цієї версії — знімний вінець. На відміну від барабана з нерозбірною зірочкою, зношену ведучу деталь можна замінити окремо, якщо сам барабан, посадкові поверхні та інші сполучені компоненти придатні до подальшої роботи. До складу позиції входять барабан і знімний вінець. Підшипник, шайби, стопорні деталі та інші компоненти в назві не заявлені, тому їхню наявність і технічний стан потрібно врахувати окремо під час підготовки ремонту.

Що перевірити під час вибору

Зазначення моделей Husqvarna 365 і 372 визначає основне призначення деталі, але для остаточного підбору лише моделі пилки недостатньо. Ці бензопили можуть працювати з ланцюговою гарнітурою різних параметрів. Перед установленням потрібно зіставити тип старого барабана, його посадкову частину, профіль з’єднання барабана з вінцем, крок ланцюга та кількість зубців ведучої зірочки. Новий вінець має відповідати ланцюгу й шині як складовим однієї приводної системи. Поєднувати компоненти з різним кроком не можна: ланцюг повинен правильно входити в зубці та вільно рухатися по шині.

• Сумісність за моделлю: позиція призначена для бензопил Husqvarna 365 і 372.
• Тип конструкції: барабан розрахований на використання окремого знімного ведучого вінця.
• Склад позиції: барабан постачається разом із вінцем; інші деталі вузла за потреби добирають окремо.
• Критерії зіставлення: посадка, профіль вінця, крок ланцюга та кількість зубців мають відповідати конфігурації пилки.

Коли потрібна заміна

Барабан і ведучу зірочку перевіряють у разі помітних ривків ланцюга, незвичного шуму з боку зчеплення, значного вироблення або нерівномірного зношення зубців. Огляду потребує також внутрішня поверхня барабана, з якою контактують колодки зчеплення. Тріщини, деформація, глибокі сліди зношення чи пошкодження посадкової ділянки є підставою не обмежуватися заміною лише вінця. Виробник бензопил рекомендує регулярно контролювати стан ведучої зірочки та встановлювати новий знімний вінець під час заміни пиляльного ланцюга.

Установлення та обслуговування

Перед монтажем знімають кришку зчеплення, шину й ланцюг, а потім демонтують утримувальні деталі та старий барабан у послідовності, передбаченій конструкцією пилки. Під час розбирання перевіряють голчастий підшипник барабана, шайби, стопор і привод мастильного насоса. Зношений підшипник або пошкоджені фіксатори не слід залишати лише тому, що новий барабан відповідає посадковому місцю. Голчастий підшипник потребує регулярного змащування; у настанові Husqvarna для цих моделей зазначене щотижневе обслуговування цієї ділянки.

Після складання вінець повинен вільно розміщуватися на передбаченій посадці, а ланцюг — правильно входити в його зубці. До запуску варто вручну перевірити вільне обертання барабана та рух ланцюга з відпущеним гальмом, після чого проконтролювати встановлення кришки й натяг ланцюга. Точний підбір усіх сполучених параметрів допомагає відновити рівномірне передавання обертання та запобігає прискореному зношенню нового ланцюга, шини й ведучого вінця.
