Барабан зчеплення зі знімним вінцем для Husqvarna 254, 257, 262 OREGON KZ

Барабан зчеплення зі знімним ведучим вінцем для Husqvarna

Деталь призначена для обслуговування приводу ланцюга бензопил Husqvarna 254, 257 і 262. Барабан установлюється у механізмі зчеплення та приймає обертання після спрацьовування відцентрового механізму, а знімний ведучий вінець передає його на приводні ланки пиляльного ланцюга. Таке виконання підходить для ремонту пилки, у якій використовується барабан під окремий кільцевий вінець, і дає змогу обслуговувати безпосередньо зношувану частину приводу без обов’язкової заміни всього барабана після кожного зношення зубців.

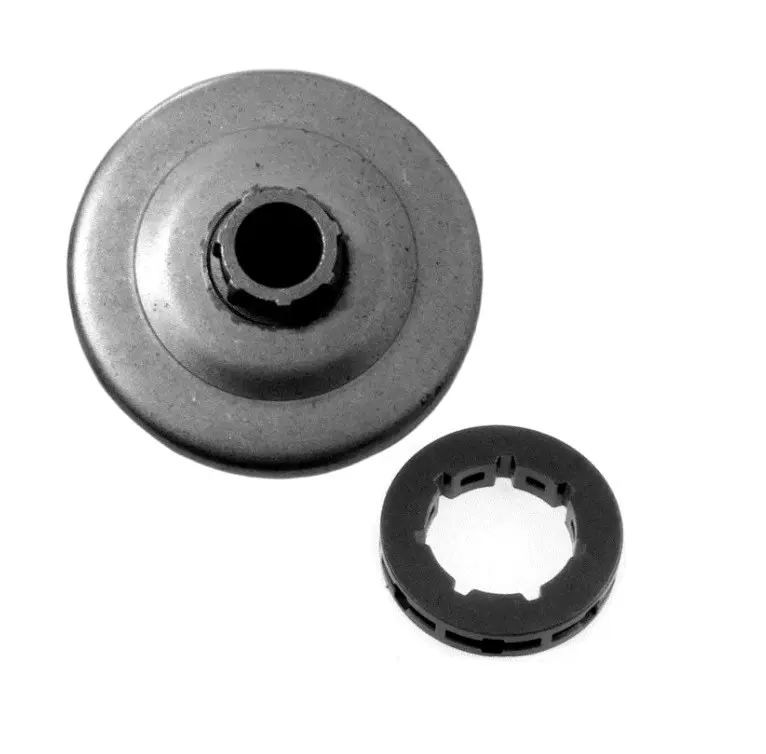

До набору входять барабан та окремий ведучий вінець. Вінець установлюється на зовнішні шліци центральної частини барабана, тому перед замовленням потрібно перевірити не лише модель бензопили, а й виконання знятої деталі. На одній моделі можуть траплятися різні варіанти приводу залежно від комплектації або періоду випуску. Новий комплект має відповідати старому за посадкою барабана, профілем шліців, типом вінця, кроком установленого ланцюга та кількістю зубців. Якщо ці параметри не збігаються, ланцюгова гарнітура не працюватиме належним чином навіть за відповідності назви моделі.

Конструкція та практичне призначення

Барабан охоплює механізм зчеплення та починає обертатися після підвищення обертів двигуна. Установлений на ньому вінець взаємодіє з приводними ланками ланцюга й переміщує його пазом шини. Стан обох деталей безпосередньо впливає на плавність передавання обертання: глибоке вироблення на вінці, пошкодження шліців або деформація барабана можуть супроводжуватися нерівномірним рухом ланцюга, стороннім шумом і прискореним зношенням гарнітури.

• Знімний вінець: зношену зубчасту частину можна обслуговувати окремо від справного барабана, що спрощує подальший ремонт приводу.
• Дві узгоджені деталі: барабан і вінець представлені одним набором, тому не потрібно окремо підбирати ці дві позиції одна до одної.
• Призначення для трьох моделей: комплект застосовується на бензопилах Husqvarna 254, 257 і 262 за умови збігу фактичної конфігурації зчеплення та ланцюгової гарнітури.

Що перевірити перед установленням

Спочатку порівняйте нову деталь зі знятим барабаном: форму центральної посадки, зовнішні шліци під вінець, висоту та загальний профіль. Окремо зіставте вінець з установленим ланцюгом за кроком і кількістю зубців. Також огляньте деталі, які працюють поруч із барабаном: механізм зчеплення, приводний вал, голчастий підшипник, шайби та утримувальні деталі. Підшипник не слід вважати частиною цього набору, якщо його наявність не погоджена окремо.

Монтаж виконують на повністю зупиненій та охололій бензопилі після зняття різальної гарнітури й розбирання приводу в порядку, передбаченому для конкретної модифікації. Посадкову зону очищають від тирси та забруднень, підшипник перевіряють на пошкодження і змащують відповідним підшипниковим мастилом згідно з настановами з обслуговування пилки. Після складання вінець має вільно займати робоче положення на шліцах, а барабан — обертатися без заїдань і контакту зі сторонніми деталями.

Коли потрібна заміна

Підставою для перевірки є виражені канавки на зубцях вінця, тріщини або деформація барабана, помітне вироблення шліців, ривки ланцюга та незвичний шум із боку зчеплення. Ведучу зірочку рекомендується регулярно оглядати й міняти у разі надмірного зношення; настанова Husqvarna також пов’язує її оновлення із заміною пиляльного ланцюга. Одночасна оцінка ланцюга, шини, вінця та барабана допомагає відновити рівномірну роботу приводу й не залишати нову деталь у парі з сильно зношеною гарнітурою.
