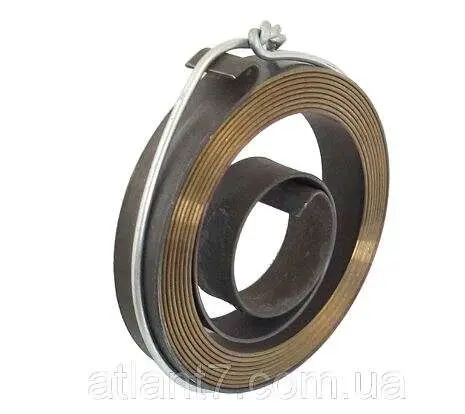

Велика пружина легкого пуску стартера Goodluck GL4500/5200 KZ-2

Велика пружина легкого пуску стартера Goodluck GL4500/5200 KZ-2

Спіральна пружина KZ-2 призначена для ремонту ручного стартера із системою легкого пуску на бензопилах Goodluck GL4500 і GL5200. Вона встановлюється всередині пускового механізму та бере участь у передаванні зусилля від витягуваного шнура до двигуна. Деталь доречна, коли корпус стартера й інші справні компоненти можна залишити, але додаткова пружина зламалася, деформувалася або перестала належно накопичувати зусилля.

Як пружина бере участь у запуску

У стартері легкого пуску зусилля від рукоятки передається на привід двигуна через пружинний механізм. Під час плавного витягування шнура пружина натягується та накопичує механічну енергію. Коли накопиченого зусилля вистачає для подолання опору компресії, енергія передається на колінчастий вал і допомагає провернути двигун. Завдяки такому принципу операторові не потрібно створювати весь пусковий імпульс одним різким рухом: рукоятку можна витягувати рівномірніше.

Цю деталь слід відрізняти від звичайної поворотної пружини, яка намотує шнур на шків. У стартері з легким пуском застосовуються дві різні за призначенням пружини: одна повертає шнур, а велика додаткова пружина накопичує та передає пускове зусилля. Тому перед придбанням потрібно визначити, яка саме частина механізму пошкоджена. Якщо шнур не повертається, причиною може бути звичайна пружина, шків або неправильне укладання шнура. Якщо зникла характерна плавність зведення, з’явилися провали під час витягування чи механізм не передає накопичене зусилля, перевіряють пружину легкого пуску та пов’язані з нею деталі.

Що перевірити під час добору

• Модель бензопили: заявлена сумісність охоплює Goodluck GL4500 і GL5200.
• Тип стартера: деталь розрахована на виконання з легким, або плавним, пуском і не замінює пружину звичайного стартера іншої конструкції.
• Розмірний варіант: це велика пружина. Існує також мала версія, тому лише назви моделі пилки недостатньо.
• Геометрія: зіставте зовнішній діаметр, ширину спіральної стрічки, форму центральної посадкової частини та розташування кінців зі знятою деталлю.
• Стан сусідніх компонентів: перед складанням огляньте посадкові місця, шків, зачепи, шнур і поворотний механізм. Пошкодження цих частин може спричиняти подібні ознаки несправності.

Позначення KZ-2 і вказівка «велика» допомагають розрізнити виконання, проте вирішальним залишається збіг конструкції стартера. На бензопилах однієї серії можуть використовуватися різні кришки та варіанти пускового механізму. Доцільно заздалегідь зняти стартерну кришку й порівняти стару пружину за формою та посадкою, не орієнтуючись лише на об’єм двигуна або зовнішню подібність самої пилки.

Заміна та перевірка після складання

Пружина працює з попереднім натягом, тому стартер розбирають обережно, утримуючи його деталі від мимовільного розкручування. Перед зняттям варто запам’ятати взаємне положення пружини, шківа та посадкових компонентів. Нову деталь установлюють у такій самій орієнтації, без перегинання спіральної стрічки та примусової зміни форми кінців. Забруднення й уламки старої пружини з корпусу прибирають, а компоненти механізму розташовують без перекосу.

До встановлення кришки на бензопилу стартер перевіряють вручну. Рукоятка має витягуватися плавно, механізм — накопичувати й передавати зусилля без заклинювання, а шнур — повертатися у вихідне положення завдяки окремому поворотному механізму. Якщо хід залишається ривковим, шків заїдає або зачепи не спрацьовують, складання оглядають повторно. Така перевірка допомагає не пов’язувати всі несправності стартера лише з однією пружиною.

KZ-2 підходить для локального ремонту великого пружинного механізму легкого пуску Goodluck GL4500/5200. Правильний збіг версії стартера та посадкової геометрії дає змогу відновити передбачене накопичення зусилля й рівномірне передавання імпульсу під час запуску бензопили.
