Поршень у зборі для бензопили STIHL MS 290, Ø46 мм, палець 10 мм, KZ

Поршень у зборі для STIHL MS 290 Ø46 мм

Поршневий комплект призначений для ремонту циліндро-поршневої групи бензопили STIHL MS 290. Діаметр поршня становить 46 мм, а діаметр пальця — 10 мм. Ці параметри відповідають штатному діаметру циліндра MS 290 та є головними орієнтирами під час добору деталі. Комплект застосовують для відновлення двигуна після зношення або пошкодження попереднього поршня, якщо циліндр та інші спряжені компоненти придатні до подальшої роботи.

У двотактному двигуні поршень рухається всередині циліндра, бере участь у стисканні паливно-повітряної суміші та через палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та його роботою під навантаженням. Задири на спідниці, прогар днища, пошкодження канавок або залягання кілець є підставами для розбирання та перевірки циліндро-поршневої групи.

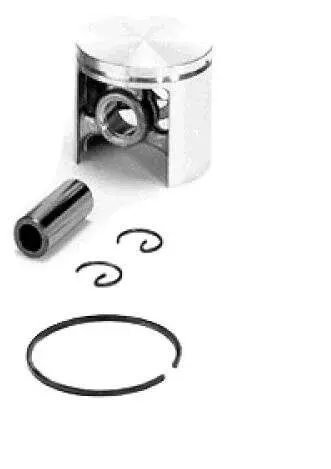

Склад поршневого комплекту

• поршень номінального діаметра 46 мм;
• поршневий палець діаметром 10 мм;
• поршневі кільця;
• два стопорні кільця пальця.

Такий склад дає змогу замінити поршень разом із деталями його фіксації та ущільнення. Перед складанням окремо перевіряють стан циліндра, шатуна й голчастого підшипника верхньої головки шатуна. Вони не входять до представленого поршневого набору. Глибокі задири, помітне вироблення або порушення геометрії циліндра потребують відповідного ремонту; встановлення нового поршня в пошкоджений циліндр не усуває першопричину несправності.

Що перевірити під час добору

Сумісність потрібно визначати не лише за позначенням MS 290. Зіставте діаметр циліндра та попереднього поршня, діаметр і довжину пальця, кількість та розміри кілець, висоту поршня, розташування канавок, форму днища й конфігурацію спідниці. Для MS 290 технічна документація зазначає діаметр циліндра 46 мм, а перелік деталей — палець розміром 10×32 мм і кільця 46×1,5 мм. Ці значення варто порівняти з фактичними розмірами розібраного двигуна.

Перевірка особливо потрібна після попереднього ремонту: замість штатної циліндро-поршневої групи на бензопилі могла бути встановлена деталь іншої версії. Позначення p-10 у початковій назві позиції відповідає заявленому діаметру пальця 10 мм. Якщо розміри або конструкція попереднього поршня відрізняються, добирати комплект потрібно за фактично встановленим циліндром, а не лише за назвою моделі пили.

Установлення та підготовка до роботи

Перед монтажем очищають картер, циліндр і канавки від нагару, металевих частинок та залишків пошкоджених деталей. Поршневі кільця встановлюють у призначені для них канавки з урахуванням правильної орієнтації, після чого обережно стискають під час введення поршня в циліндр. Кільця не повинні заклинювати або виходити зі своїх посадкових місць. Поршневий палець має входити без перекосу, а стопорні кільця — повністю розміщуватися в канавках.

Сервісна інструкція для сімейства MS 290 передбачає розташування розривів стопорних кілець уздовж вертикальної осі поршня. Після фіксації пальця потрібно переконатися, що обидва стопори надійно сидять у канавках. Напрям установлення самого поршня, положення кілець і порядок складання звіряють із конструкцією розібраного двигуна та його ремонтною документацією. За відсутності відповідного досвіду такий ремонт доцільно доручити майстру з бензоінструменту.

До запуску потрібно знайти причину попереднього пошкодження. Повторні задири можуть бути пов’язані з перегріванням, недостатнім змащуванням паливною сумішшю, підсмоктуванням повітря, забрудненням або потраплянням сторонніх частинок. Після складання поршень має рухатися плавно, без заклинювання та стороннього контакту. Комплект підходить для відновлення STIHL MS 290 за підтверджених розмірів: циліндр Ø46 мм і поршневий палець Ø10 мм.
