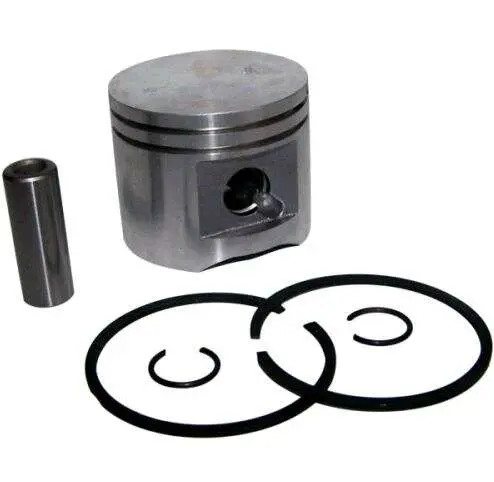

Поршневий комплект KZ для бензопили STIHL MS 230, 40 мм, палець 10 мм

Поршневий комплект KZ для бензопили STIHL MS 230

Комплект призначений для ремонту циліндро-поршневої групи бензопили STIHL MS 230. Поршень діаметром 40 мм з’єднується із шатуном пальцем діаметром 10 мм, рухається всередині циліндра та разом із кільцями бере участь у стисканні паливоповітряної суміші. Від стану цих деталей залежать герметичність камери згоряння, компресія, стабільність запуску та здатність двигуна розвивати тягу під навантаженням.

Поршень застосовують під час відновлення двигуна після зношення або пошкодження штатної деталі. Підставою для розбирання й діагностики можуть бути зниження компресії, ускладнений запуск, помітна втрата потужності, сторонній механічний шум або сліди пошкоджень усередині циліндра. Такі ознаки не завжди пов’язані лише з поршнем, тому перед ремонтом потрібно перевірити циліндр, кільця, палець, шатунний підшипник, герметичність двигуна та правильність приготування паливної суміші.

Комплектація та основні параметри

• Призначення: ремонт поршневої системи бензопили STIHL MS 230.
• Діаметр поршня: 40 мм.
• Діаметр поршневого пальця: 10 мм.
• Поршень: 1 шт.
• Поршневі кільця: 2 шт.
• Поршневий палець: 1 шт.
• Стопорні кільця пальця: 2 шт.

Наявність поршня, пари кілець, пальця та двох стопорів дає змогу замінити взаємопов’язані деталі одним набором. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Для правильної роботи важливі не лише номінальні діаметри, а й точна відповідність форми днища, висоти поршня, розташування канавок, вікон та отвору під палець конструкції конкретного двигуна.

Як правильно підібрати

Перед замовленням звірте модель бензопили та виміряйте демонтовані деталі. Основні орієнтири цього комплекту — поршень 40 мм і палець 10 мм. Самого збігу діаметра циліндра недостатньо: поршні однакового діаметра можуть відрізнятися висотою, положенням пальця, шириною і розташуванням канавок під кільця, формою спідниці та конфігурацією вікон. Особливо уважно виконуйте підбір, якщо пилу раніше ремонтували або на ній уже встановлено нештатний циліндр.

Старий поршень і циліндр потрібно оглянути на наявність задирів, тріщин, відколів, нагару та пошкоджень канавок. Якщо внутрішня поверхня циліндра має глибокі пошкодження, встановлення нового поршня без усунення причини не відновить нормальну компресію та може спричинити швидке повторне зношення. Також слід визначити причину попередньої несправності: недостатнє змащення, невідповідна паливна суміш, підсмоктування повітря, перегрів або неправильне налаштування карбюратора здатні пошкодити нові деталі.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння бруду й абразивних частинок до картера та циліндра. Перед складанням перевіряють стан циліндра і підшипника шатуна, відповідність кілець канавкам, вільне переміщення пальця та надійну посадку стопорів. Кільця встановлюють обережно, без надмірного розтягування і перекручування. Після фіксації пальця обидва стопорні кільця мають повністю зайняти свої посадкові канавки.

Під час складання поверхні тертя змащують мастилом, призначеним для двотактного двигуна, а поршень орієнтують відповідно до конструкції демонтованої деталі та циліндра. Після ремонту двигун спочатку перевіряють без тривалого максимального навантаження, контролюючи запуск, відсутність стороннього шуму та стабільність роботи. Точний підбір, чисте складання й усунення початкової причини пошкодження допомагають повноцінно відновити поршневу систему бензопили.
