Поршень бензопили Husqvarna 340 Ø40 мм KZ

Поршень для ремонту бензопили Husqvarna 340

Поршень KZ діаметром 40 мм призначений для відновлення циліндро-поршневої групи бензопили Husqvarna 340. Усередині двигуна він рухається в циліндрі, бере участь у стисненні паливної суміші та через поршневий палець передає зусилля на шатун. Від відповідності поршня циліндру залежать компресія, впевнений запуск і стабільна робота двигуна, тому деталь добирають за моделлю пили, фактичним діаметром циліндра та геометрією демонтованого поршня.

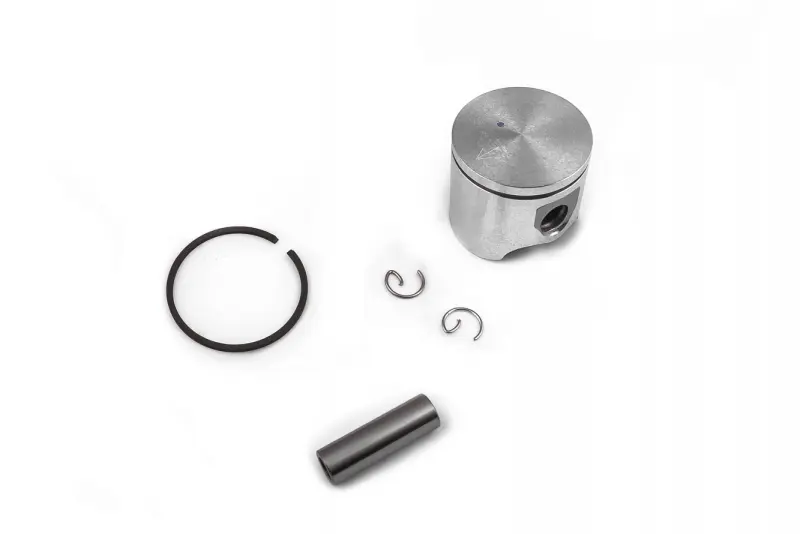

Конструкція включає поршень з однією канавкою під компресійне кільце, одне поршневе кільце, палець і два стопорні кільця. Компресійне кільце ущільнює проміжок між поршнем і стінкою циліндра, палець з'єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Такий набір деталей дає змогу одночасно замінити пов'язані компоненти поршневого з'єднання та не залишати у відремонтованому двигуні раніше зношені кріпильні деталі.

Коли потрібна заміна поршня

Перевірка циліндро-поршневої групи потрібна при зниженні компресії, ускладненому запуску, втраті тяги або появі стороннього механічного звуку. Підставою для заміни також є задири на спідниці, пошкодження днища, зношення канавки кільця, надмірний люфт пальця чи руйнування кільця. Ці ознаки оцінюють після розбирання двигуна: подібні симптоми можуть виникати через несправність циліндра, ущільнень або інших деталей, тому перед ремонтом оглядають усю спряжену групу.

Що перевірити під час добору

• Модель техніки: поршень розрахований на бензопилу Husqvarna 340; сумісність з іншою моделлю не можна визначати лише за зовнішньою подібністю.
• Діаметр: номінальний розмір поршня становить 40 мм. Перед замовленням вимірюють циліндр і переконуються, що він розрахований на такий самий розмір.
• Стан циліндра: глибокі задири, вироблення, порушення геометрії або пошкодження робочої поверхні можуть вимагати заміни циліндра разом із поршнем.
• Геометрія деталі: потрібно зіставити висоту поршня, положення пальця, форму спідниці, розташування вікон і канавки кільця зі знятою деталлю.
• Поршневий палець: перевіряють його діаметр і довжину, посадку в поршні та сполучення з верхньою головкою шатуна.
• Кільце й фіксатори: канавка, положення замка кільця та місця встановлення стопорних кілець мають відповідати конструкції циліндро-поршневої групи.

Рекомендації зі встановлення

Перед складанням циліндр очищають і ретельно оглядають, а його розмір та стан перевіряють вимірювальним інструментом. Не можна встановлювати новий поршень у циліндр із вираженим виробленням або необробленими задирами: пошкоджена поверхня здатна швидко зіпсувати нове кільце та спідницю. Поршень монтують у правильному напрямку відносно вікон циліндра, орієнтуючись на конструкцію знятої деталі й вимоги ремонтної документації конкретної версії пили.

Кільце має вільно рухатися у своїй канавці та правильно розташовуватися відносно фіксувального штифта. Поршневий палець вводять без ударного навантаження, після чого обидва стопорні кільця повністю встановлюють у передбачені канавки. Неповна посадка фіксатора створює ризик його виходу під час роботи та серйозного пошкодження циліндра. Під час складання також не допускають потрапляння забруднень усередину двигуна й перевіряють вільне переміщення поршня до остаточного монтажу решти деталей.

Цей поршень підходить для ремонту Husqvarna 340 із циліндром номінального діаметра 40 мм. Якщо модель пили, версія двигуна або розміри знятих деталей викликають сумнів, до встановлення потрібно порівняти всі посадкові параметри. Точний добір і перевірка циліндра допомагають відновити компресію без повторного розбирання двигуна через несумісність компонентів.
