Комплект натягувача ланцюга для бензопил St MS 361/MS 440 KZ

Комплект натягувача ланцюга для бензопил St MS 361 і MS 440

Комплект призначений для ремонту механізму, який переміщує напрямну шину та дає змогу встановити потрібний натяг пиляльного ланцюга. Він застосовується на бензопилах St MS 361 і MS 440 з відповідною конструкцією бічного натягувача. Справний механізм допомагає правильно підготувати різальну гарнітуру до роботи: усунути зайве провисання, зберегти посадку ведучих ланок у пазу шини та залишити ланцюгу необхідну рухливість.

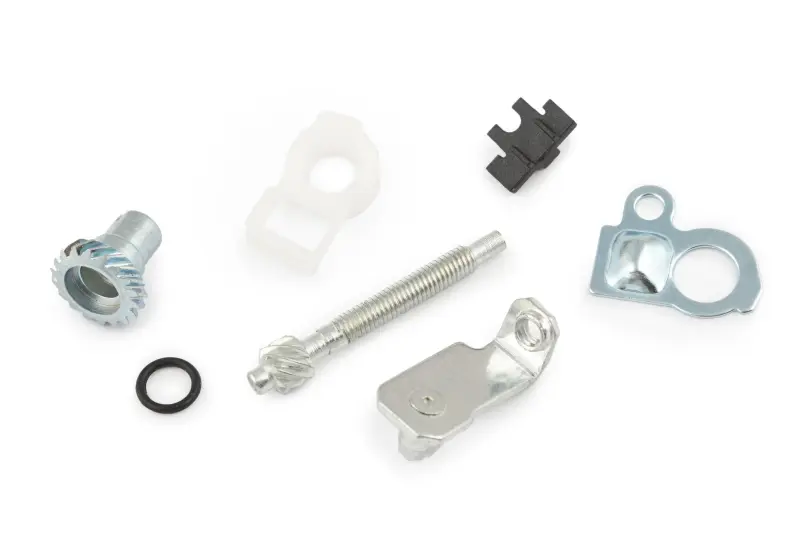

Регулювальний гвинт взаємодіє із зубчастим колесом і передає переміщення повзуну натягувача. Палець повзуна входить у монтажний отвір напрямної шини, тому під час обертання гвинта шина зміщується вперед або назад відносно корпусу пилки. Така схема дає змогу змінювати натяг без ручного переставляння шини. До складу позиції входять сім окремих деталей механізму, зокрема довгий регулювальний гвинт, зубчасте колесо, ущільнювальне кільце, повзун і монтажні елементи.

Коли потрібна заміна

Встановлення нового комплекту доцільне, якщо регулювальний гвинт обертається без очікуваного переміщення шини, зубці шестерні пошкоджені, повзун заїдає або його палець не утримується в отворі шини. Підставою для ремонту також можуть бути деформація деталей, помітний люфт з’єднання чи пошкодження посадкових ділянок. Продовжувати регулювання зношеним механізмом не варто: надмірне зусилля на гвинті не усуває несправність і може додатково пошкодити сполучені деталі.

Перед вибором потрібно перевірити точну модель бензопили та виконання встановленого натягувача. Позначення MS 361 і MS 440 вказують на сумісні серії, проте на пилці після попереднього ремонту могли бути замінені кришка, корпусні деталі або сам механізм. Порівняйте форму зубчастого колеса, довжину й профіль гвинта, конфігурацію повзуна, розташування отворів і монтажних пластин зі знятим комплектом. Перевіряти слід усю сукупність ознак, адже зовні подібний натягувач іншої конструкції може не ввійти в посадкове місце або не суміститися з отвором шини.

Встановлення та регулювання

Роботи виконують із зупиненим і охолодженим двигуном. Після зняття кришки ланцюгової зірочки та напрямної шини посадкову зону очищають від тирси й забруднень, а деталі розміщують у тій самій послідовності, що й штатний механізм. Гвинт має обертатися без заклинювання, зубчаста пара — входити в зачеплення, а повзун — вільно рухатися передбаченим пазом. Під час складання палець повзуна заводять у монтажний отвір шини; гайки кришки спочатку залишають трохи затягнутими, щоб шина могла зміщуватися в процесі налаштування.

Для натягування носок шини утримують піднятим і повертають регулювальний гвинт за годинниковою стрілкою, доки ланцюг не прилягатиме до нижнього боку шини без провисання. Ведучі ланки водночас мають залишатися в пазу, а сам ланцюг — переміщуватися по шині. Після налаштування кріплення кришки остаточно затягують, продовжуючи тримати носок шини піднятим. Потім перевіряють рух ланцюга та правильність його посадки по всій довжині.

Практичні рекомендації

• Не регулюйте натяг із повністю затягнутими гайками кришки: напрямна шина повинна мати можливість зміщуватися.
• Не компенсуйте зношення гвинта або шестерні підвищеним зусиллям на інструменті — пошкоджену зубчасту пару замінюють.
• Після встановлення частіше перевіряйте натяг на початку використання нового ланцюга, оскільки він потребує повторного налаштування частіше за вже припрацьований.
• Перед кожним наступним використанням контролюйте, щоб повзун плавно переміщував шину, а гвинт зберігав нормальне зачеплення із шестернею.

Комплект підходить для відновлення штатного бічного регулювання на сумісних бензопилах St MS 361 і MS 440. Точне зіставлення моделі пилки та геометрії знятих деталей допомагає встановити механізм без переробок і повернути зручне налаштування пиляльної гарнітури.
