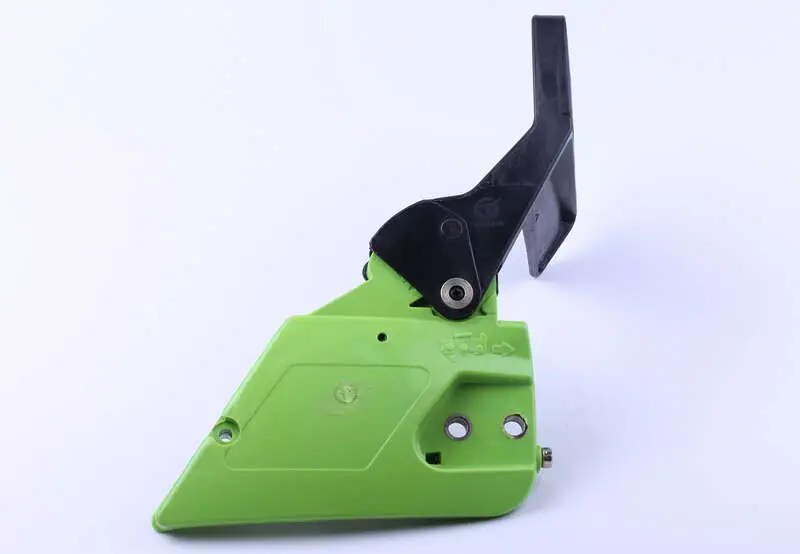

Гальмо ланцюга в зборі з натягувачем для бензопили Partner P350 KZ-2

Гальмо ланцюга з натягувачем для Partner P350

Вузол KZ-2 призначений для ремонту бензопили Partner P350 та поєднує бічну кришку, ручний важіль гальма і механізм регулювання натягу ланцюга. Така конфігурація підходить для заміни пошкодженої або зношеної штатної деталі, коли потрібно відновити одразу дві пов’язані функції: увімкнення гальма ланцюга та переміщення шини під час налаштування різальної гарнітури.

Важіль із захисним щитком керує гальмівним механізмом. Після переведення важеля гальмо впливає на ланцюг через механізм, розташований з боку зчеплення. Вбудований у кришку натягувач змінює положення напрямної шини під час обертання регулювального гвинта. Це дає змогу прибрати зайве провисання та налаштувати ланцюг так, щоб він рухався пазом шини без надмірного натягу. Обидва механізми розміщені в одній корпусній деталі, тому під час ремонту не потрібно окремо підбирати кришку та натягувач.

Конструкція та призначення

• Виконання в зборі: корпусна кришка постачається з ручним важелем гальма і натягувачем ланцюга, що спрощує заміну пошкодженого вузла.
• Вбудоване регулювання: натягувач переміщує напрямну шину вперед або назад і допомагає налаштувати положення ланцюга після монтажу гарнітури.
• Ручне керування гальмом: великий важіль із захисним щитком дає змогу переводити гальмівний механізм між увімкненим і вимкненим положеннями.
• Модельне призначення: деталь заявлена для бензопили Partner P350; позначення KZ-2 стосується конкретного варіанта цієї запчастини.

Як перевірити сумісність

Головний критерій підбору — точне позначення бензопили Partner P350. Перед установленням варто зіставити нову та демонтовану кришки за загальною формою корпусу, розташуванням кріпильних отворів, положенням регулювального гвинта й натяжного штифта, конфігурацією важеля, а також ділянкою прилягання до корпусу пилки. Ці ознаки особливо важливі, якщо техніку раніше ремонтували або на ній уже встановлені нештатні деталі.

Не варто автоматично поширювати сумісність на Partner P350S, P351 та інші схожі за назвою моделі: виконання корпусів і точки кріплення можуть відрізнятися. Для впевненого підбору потрібна саме версія пилки P350 або повний збіг геометрії з демонтованою деталлю. Шина та ланцюг також мають відповідати самій бензопилі; наявність натягувача в кришці не скасовує правильного підбору різальної гарнітури.

Установлення та регулювання

Роботи виконують із зупиненим та охолодженим двигуном. Перед зняттям старої кришки гальмо переводять у вимкнене положення, потім послаблюють кріплення і натяг ланцюга. Під час монтажу шину встановлюють на передбачене місце, заводять ланцюг на ведучу зірочку та в паз шини, після чого поєднують натяжний штифт з отвором шини. Кришка повинна прилягати без перекосу та примусового стягування кріпленням.

Спочатку кріплення залишають трохи послабленим, щоб шина могла рухатися. Регулювальним гвинтом прибирають провисання, утримуючи носок шини піднятим, а потім затягують кріплення. Ланцюг має вільно переміщуватися шиною вручну за вимкненого двигуна і не виходити з паза. Після складання потрібно окремо перевірити перемикання важеля та спрацювання гальма. Якщо кришка не стає на місце, важіль не змінює положення або ланцюг залишається затиснутим, монтаж припиняють і повторно перевіряють положення механізму, шини та натяжного штифта.

Коли потрібна заміна

Вузол замінюють у разі тріщин або деформації кришки, пошкодження кріпильних ділянок, несправності важеля, порушення роботи гальмівного механізму чи поломки натягувача. Підставою для перевірки також є неможливість нормально відрегулювати ланцюг, перекіс шини та нестабільна фіксація кришки. Заміна комплектної деталі допомагає відновити штатне кріплення бічної частини, регулювання гарнітури й керування гальмом без перенесення зношених деталей зі старого корпусу.
