Зубчастий упор бензопили Partner P350 KZ-2

Зубчастий упор для бензопили Partner P350 KZ-2

Деталь установлюється в передній частині корпусу бензопили та контактує з деревиною під час пиляння. Зубці впираються у стовбур або заготовку, утворюючи опорну точку, навколо якої оператор плавно повертає пилу й вводить напрямну шину в пропил. Такий спосіб роботи допомагає утримувати корпус біля деревини та точніше керувати його положенням, особливо коли потрібно послідовно заглиблювати шину без зайвого переміщення інструмента.

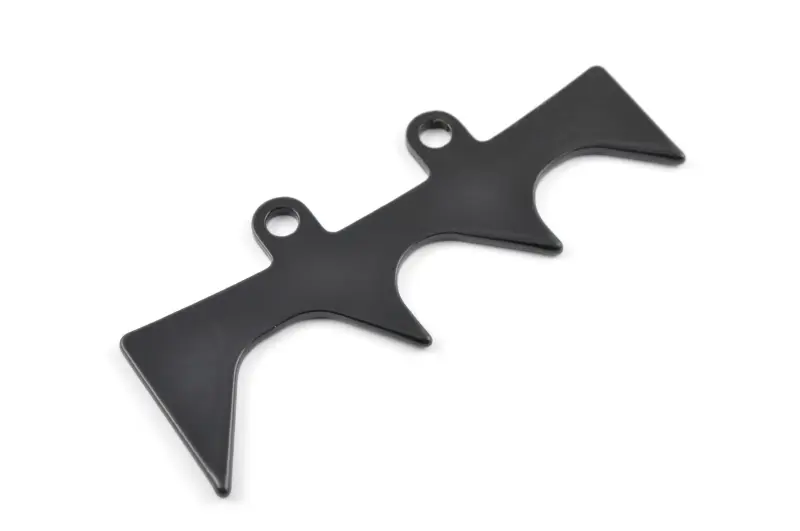

Упор має форму пласкої деталі з трьома робочими зубцями та двома круглими кріпильними отворами. Рознесені точки кріплення утримують гребінку в передбаченому положенні на корпусі, а три виступи створюють кілька точок контакту з поверхнею заготовки. Чорне покриття відповідає зовнішньому виконанню деталі. Кріплення та інше приладдя у складі позиції не заявлені, тому перед ремонтом потрібно окремо перевірити стан штатних гвинтів бензопили.

Призначення та робота деталі

На початку різання гребінку притискають до деревини, після чого місце контакту використовують як шарнірну опору. Корпус залишається біля заготовки, а шина рухається дугою в напрямку пропилу. У міру заглиблення різу положення упора можна змінювати, знову спираючи зубці на деревину. Деталь не ріже матеріал і не замінює правильного утримання пили обома руками: її завдання полягає у створенні механічної опори корпусу під час роботи.

• Три зубці: утворюють кілька послідовних точок зачеплення, даючи змогу спирати пилу на деревину при зміні глибини різу.
• Два кріпильні отвори: фіксують положення гребінки відносно корпусу та не дають їй вільно повертатися навколо однієї точки.
• Пласка форма: дає змогу розташувати деталь біля зони виходу шини без громіздкого виступу на корпусі.

Як перевірити сумісність

Ця версія призначена для бензопили Partner P350 і представлена у виконанні KZ-2. Перед замовленням необхідно точно визначити модель та модифікацію пили. Позначення Partner 350, P350S, P350 XT та інші подібні назви не можна вважати взаємозамінними без окремої перевірки: різні випуски техніки можуть відрізнятися корпусом і розташуванням кріплень.

Зніміть стару гребінку та зіставте її загальний контур, напрямок зубців, кількість отворів, відстань між їхніми центрами й положення деталі біля шини. Важлива не лише схожа довжина: отвори мають збігатися з посадковими точками корпусу без розсвердлювання, згинання чи зміщення упора. Якщо стара деталь відсутня, орієнтуйтеся на точну модифікацію бензопили та будову місця встановлення.

Коли потрібна заміна

Підставою для ремонту є погнутий корпус гребінки, обламані або помітно сточені зубці, тріщини біля отворів і деформація посадкових ділянок. Пошкоджений упор гірше чіпляється за деревину, може стояти під неправильним кутом і заважати впевнено позиціонувати пилу. Огляньте також гвинти й точки кріплення на корпусі: нова деталь не усуне люфт, спричинений пошкодженою різьбою або невідповідним кріпленням.

Монтаж виконують на зупиненій бензопилі відповідно до процедури обслуговування Partner P350. Упор розташовують зубцями в бік деревини та закріплюють через обидва отвори, не змінюючи форму деталі. Після встановлення перевірте щільність прилягання, надійність затягування та відсутність контакту гребінки з ланцюгом і напрямною шиною. Перед повноцінною роботою зручно перевірити опору на стійкій дерев'яній заготовці: упор має зберігати положення та давати змогу плавно повертати корпус відносно точки контакту.
