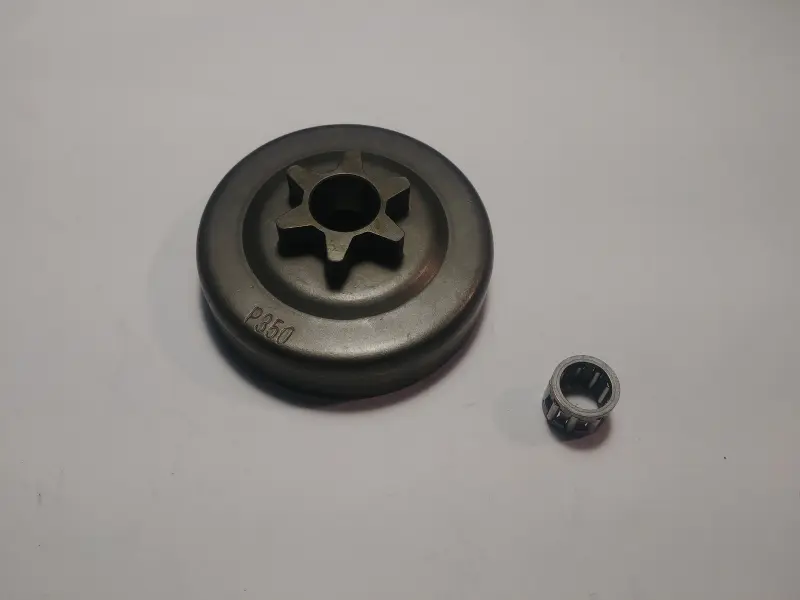

Барабан зчеплення з ведучою зірочкою та підшипником для Partner P350 KZ

Барабан зчеплення з ведучою зірочкою для Partner P350 KZ

Деталь призначена для ремонту ланцюгового привода бензопили Partner P350. Барабан установлюється в зоні зчеплення та об'єднаний із ведучою зірочкою: після набору двигуном обертів зчеплення взаємодіє з внутрішньою поверхнею барабана, а зірочка передає обертання пиляльному ланцюгу. Така конструкція поєднує двигун і різальну гарнітуру, тому стан посадки, поверхні барабана та зубців безпосередньо впливає на рух ланцюга по шині.

До комплекту входить голчастий підшипник, який також називають сепаратором. Він розташовується між барабаном і посадковою частиною вала та забезпечує обертання встановленої деталі. Під час обслуговування цей підшипник перевіряють разом із барабаном: виражений люфт, пошкодження роликів, утруднене обертання або помітне вироблення потребують не меншої уваги, ніж стан самої зірочки. Одночасна заміна барабана та зношеного підшипника допомагає відновити правильну посадку деталей і не залишати в механізмі стару зношену опору.

Конструкція та призначення

• Барабан і ведуча зірочка виконані як одна деталь, тому обертання передається безпосередньо на хвостовики пиляльного ланцюга.
• Зірочка має шість зубців, які послідовно входять у зачеплення з ведучими ланками ланцюга.
• Окремий голчастий підшипник входить до комплекту та використовується для встановлення барабана на передбачене посадкове місце.
• Виконання розраховане на бензопилу Partner P350; належність пилки до марки Partner без збігу моделі сама по собі не підтверджує сумісність.

Що перевірити перед вибором

Для правильного підбору недостатньо орієнтуватися лише на зовнішній діаметр деталі. Порівняйте старий барабан із новою запчастиною за формою чашки, розташуванням зірочки, кількістю зубців, внутрішньою посадкою та розмірами підшипника. Окремо перевірте крок установленого ланцюга: ведуча зірочка, ланцюг і шина мають належати до однієї узгодженої гарнітури. Якщо на бензопилі раніше змінювали привід або різальне оснащення, фактична конфігурація може відрізнятися від початкової, тому зразок демонтованої деталі залишається важливим орієнтиром.

Підставою для огляду барабана є канавки та нерівномірне вироблення на зубцях, задирки в місцях контакту з ведучими ланками, помітне биття, сторонній шум або надмірний люфт. Зношена зірочка здатна погіршувати плавність руху ланцюга та прискорювати зношування суміжних частин гарнітури. Перед установленням слід також оглянути зчеплення, вал, шайби, фіксатор і посадкову поверхню: нова деталь не усуває пошкодження сусідніх компонентів.

Установлення та обслуговування

Роботи виконують на повністю зупиненій бензопилі зі знятою різальною гарнітурою. Перед складанням посадкове місце очищають від тирси та забруднень, перевіряють вільне обертання підшипника й відсутність пошкоджень кріпильних деталей. Барабан має встановлюватися без перекосу та після складання обертатися рівномірно, без заклинювання. Фіксатор і шайби повертають у передбаченій виробником послідовності, а ланцюг після монтажу регулюють відповідно до інструкції пилки.

Після встановлення варто вручну перевірити рух ланцюга за вимкненого двигуна та переконатися, що гарнітура переміщується без локальних заїдань. Перші хвилини роботи проводять із контролем стороннього шуму, нагрівання та рівномірності ходу. Барабан KZ із ведучою зірочкою та підшипником підходить для планового ремонту Partner P350, коли потрібно замінити зношену приводну деталь і її опору одним узгодженим набором.
