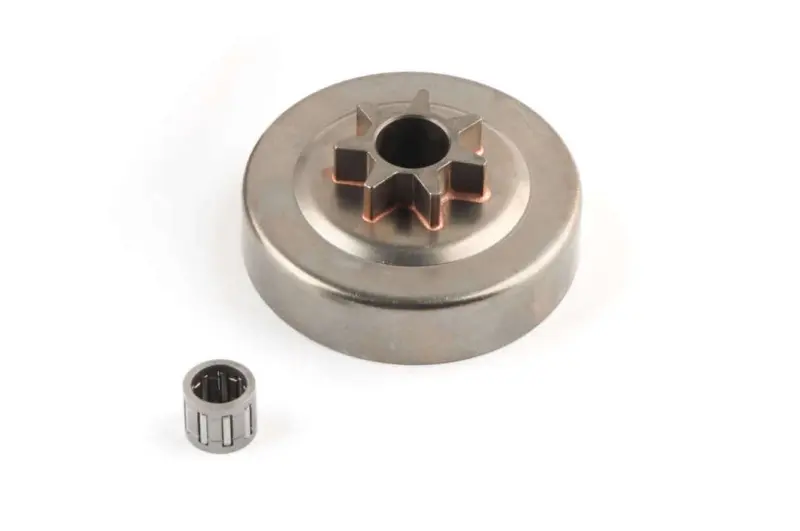

Барабан зчеплення з ведучою зірочкою та підшипником для Husqvarna 137/142 KZ

Барабан зчеплення з ведучою зірочкою для Husqvarna 137/142

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил Husqvarna 137 і 142. Барабан установлюється в зоні відцентрового зчеплення та приймає обертання після його спрацьовування: колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, а вбудована ведуча зірочка передає рух ланцюгу. Завдяки такому компонуванню барабан і зірочка утворюють єдину деталь, яку добирають у зборі.

До комплекту входить сепаратор — голчастий підшипник, на якому барабан обертається відносно вала. Підшипник безпосередньо пов’язаний із посадкою барабана та потребує правильного встановлення й обслуговування. Такий комплект доречний під час ремонту, коли разом зі зношеною зірочкою потрібно замінити опору барабана, не залишаючи старий підшипник у парі з новою деталлю.

Конструкція та призначення

Ведуча зірочка виготовлена як одне ціле з барабаном і має шість зубців. У нерозбірній конструкції пошкоджену або надмірно зношену зірочку не можна замінити окремо від барабана: заміні підлягає вся деталь. Внутрішня порожнина барабана є поверхнею взаємодії зі зчепленням, центральний отвір призначений для встановлення з голчастим підшипником, а зубчаста частина входить у зачеплення з ведучими ланками ланцюга.

Під час роботи стан зірочки впливає на сполучення приводу з ланцюгом. Канавки, вироблення, пошкодження зубців і помітна нерівномірність зношення є підставою перевірити барабан. Виробник бензопил рекомендує регулярно контролювати ведучу зірочку та замінювати її за надмірного зношення, а також враховувати її стан під час установлення нового ланцюга. Одночасно перевіряють зчеплення та інші сполучені деталі, щоб нова запчастина працювала у справному механізмі.

Що перевірити перед вибором

• Модель бензопили. Ця версія заявлена для Husqvarna 137 і Husqvarna 142. Позначення моделі потрібно звірити з даними конкретної пилки.
• Тип зірочки. Тут застосовано суцільну конструкцію із зірочкою, об’єднаною з барабаном. Вона не замінює варіант зі знімним вінцем без перевірки всієї конфігурації приводу.
• Кількість зубців. Зірочка має шість зубців. Цей параметр слід зіставити зі знятою деталлю.
• Параметри ланцюгової гарнітури. Крок ведучої зірочки має відповідати встановленим ланцюгу та шині. Якщо на пилці раніше змінювали гарнітуру або конструкцію приводу, самої моделі бензопили для добору недостатньо.
• Посадка та сполучені деталі. Перед монтажем порівнюють загальну форму, центральну посадку, розташування зубчастої частини та спосіб фіксації зі старим барабаном.

Установлення та обслуговування

Перед заміною оглядають посадкове місце, зчеплення, деталі фіксації та ланцюгову гарнітуру. Голчастий підшипник установлюють без перекосу та змащують відповідним якісним мастилом для підшипників або моторною оливою згідно з настановами виробника пилки. Після складання барабан повинен вільно обертатися в передбаченому режимі, без заїдання та нетипового бічного переміщення.

Для зняття зчеплення й барабана на більшості ланцюгових пилок потрібні спеціальні пристосування та знання порядку розбирання. Якщо відповідного інструмента або досвіду немає, встановлення доцільно доручити фахівцеві. Точний добір за моделлю, типом суцільної зірочки, кількістю зубців і параметрами ланцюга допомагає уникнути невідповідності деталей та відновити штатне передавання обертання на пиляльну гарнітуру.
