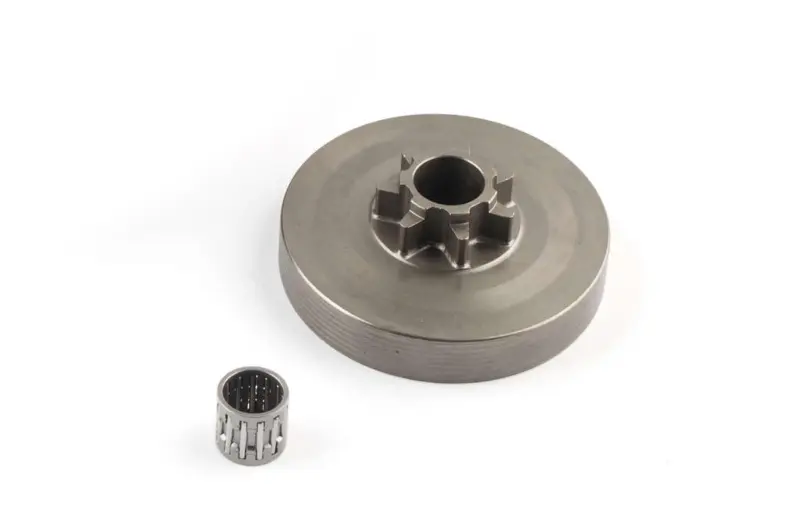

Барабан зчеплення з ведучою зірочкою та сепаратором для Goodluck GL4500/GL5200 KZ

Барабан зчеплення із зірочкою для Goodluck GL4500/GL5200

Деталь призначена для ремонту приводу ланцюга бензопил Goodluck моделей GL4500 і GL5200. Барабан установлюється в зоні зчеплення та передає обертання на пиляльний ланцюг через вбудовану ведучу зірочку. Разом із ним передбачений голчастий сепаратор, на якому барабан обертається відносно посадкової частини вала. Такий набір дає змогу замінити зношену деталь без окремого пошуку відповідного сепаратора.

Призначення та будова

Після набору обертів зчеплення взаємодіє з внутрішньою частиною барабана, а ведуча зірочка приводить у рух ланцюг, установлений на шині. Від стану цієї деталі залежать правильне зачеплення ведучих ланок і рівномірне передавання обертання. Зірочка тут об’єднана з барабаном в одну деталь: у разі критичного зношення зубців замінюють барабан у зборі, а не окремий знімний вінець.

Голчастий сепаратор розміщується в центральній посадці барабана. Він забезпечує опору під час обертання та потребує чистої посадкової поверхні й відповідного мастила під час складання. Перед установленням слід прибрати забруднення та залишки старого мастила з доступних спряжених поверхонь, оглянути вал і переконатися, що на ньому немає значного вироблення, здатного спричинити люфт нового барабана.

Що перевірити під час вибору

• Модель бензопили: деталь заявлена для Goodluck GL4500 і GL5200. Цифрове позначення моделі потрібно звіряти повністю, адже у зовні подібних пил можуть відрізнятися привід і посадка.
• Тип зірочки: установлюється барабан із вбудованою ведучою зірочкою. Варіант під окремий знімний вінець не є прямою заміною без перевірки всього виконання приводу.
• Посадкова конфігурація: порівняйте центральний отвір, форму зони зчеплення, загальну висоту та розташування фіксувальних деталей зі знятим барабаном.
• Ланцюгова гарнітура: профіль ведучої зірочки має відповідати ланцюгу, що використовується. До монтажу необхідно зіставити стару й нову деталі, оскільки неправильне зачеплення прискорює зношення ланцюга та зірочки.
• Стан суміжних деталей: одночасно огляньте зчеплення, шайбу, фіксатор, вал, ланцюг і шину. Пошкодження цих компонентів може залишити шум або люфт навіть після заміни барабана.

Коли потрібна заміна

Підставою для перевірки є помітне вироблення на зубцях зірочки, нерівне зачеплення ланцюга, підвищений люфт барабана або ознаки пошкодження голчастого сепаратора. Зношена зірочка здатна порушувати вирівнювання ланцюга та посилювати зношення його ведучих ланок і паза шини. Якщо зубці мають глибокі сліди роботи, міняти ланцюг без оцінювання барабана недоцільно: нова гарнітура взаємодіятиме з уже виробленим профілем.

Поради щодо встановлення

Роботи виконують після зупинки й охолодження двигуна, попередньо унеможлививши випадковий запуск. Перед зняттям бічної кришки ланцюгове гальмо переводять у положення, передбачене інструкцією бензопили. Після встановлення сепаратора та барабана штатні шайби й фіксувальні деталі повертають у початковій послідовності, а потім перевіряють вільне обертання, відсутність перекосу та надмірного люфту.

Під час зворотного складання ведучі ланки ланцюга повинні правильно ввійти в зачеплення із зірочкою та розміститися в пазу шини. Після монтажу кришки регулюють натяг ланцюга й повторно контролюють його після затягування кріплення. Якщо для зняття зчеплення потрібен спеціальний інструмент або немає досвіду обслуговування цього механізму, встановлення доцільно доручити фахівцеві: правильне складання важливе для роботи приводу та ланцюгового гальма.
