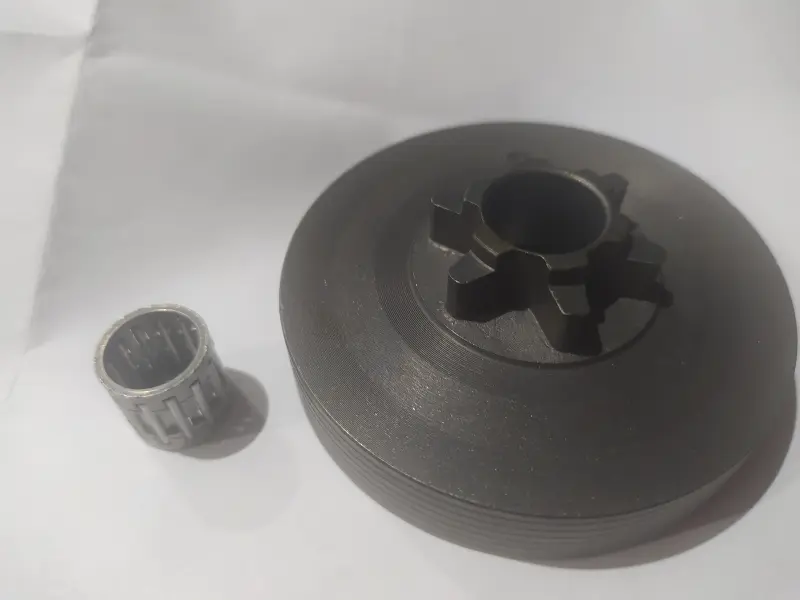

Тарілка зчеплення з ведучою зірочкою 3/8″-6 для Goodluck GL3800 KZ

Тарілка зчеплення з ведучою зірочкою для Goodluck GL3800

Деталь призначена для ремонту приводу ланцюга бензопили Goodluck GL3800. Вона поєднує барабан зчеплення та ведучу зірочку із шістьма прямими зубцями під ланцюгову гарнітуру з кроком 3/8 дюйма. Після набору двигуном потрібних обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, тарілка починає обертатися, а зірочка переміщує ланцюг напрямною шиною. Така схема з’єднує автоматичне зчеплення пили з різальною гарнітурою та дає змогу ланцюгу залишатися нерухомим за нормальної роботи двигуна на холостому ходу.

Конструкція та призначення

Ведуча зірочка виконана як частина тарілки, тому за критичного зношення зубців замінюють увесь барабан у зборі. Шість зубців послідовно входять у зачеплення з ведучими ланками ланцюга. Від стану їхнього профілю залежать рівномірність руху гарнітури та правильне передавання обертів. Тарілка встановлюється на посадкове місце бензопили через голчастий сепаратор, який підтримує її обертання відносно вала. Під час обслуговування потрібно оцінювати не лише зубці, а й внутрішню поверхню барабана, посадку та стан підшипника.

Модель розрахована на бензопилу Goodluck GL3800 і належить до виконання 3/8″-6. Це позначення вказує на крок сумісного ланцюга та кількість зубців зірочки. Обидва параметри мають збігатися з установленою гарнітурою та початковою тарілкою: однакова назва моделі пили не скасовує перевірки її фактичної конфігурації. Для серії 3800 трапляються барабани із суцільною зірочкою та варіанти під окремий вінець; вони відрізняються будовою, тому зовнішньої подібності для правильного вибору недостатньо.

Коли потрібна заміна

Деталь оглядають у разі появи глибоких канавок на зубцях, нерівномірного вироблення, відколів, помітного радіального люфту, стороннього шуму з боку зчеплення або ривків ланцюга. Загострений чи асиметричний профіль зубців порушує нормальне зачеплення з ведучими ланками. Подальша робота з такою тарілкою прискорює зношення ланцюга та може погіршити плавність його руху шиною. Причиною люфту або шуму буває не лише барабан, тому разом із ним перевіряють голчастий сепаратор, вал, колодки зчеплення та правильність натягу ланцюга.

Як перевірити сумісність

• Модель пили: деталь підбирається для Goodluck GL3800; позначення на бензопилі має відповідати цій серії.
• Тип зірочки: у цій моделі застосована суцільна ведуча зірочка, об’єднана з тарілкою, а не барабан під окремий вінець.
• Параметри гарнітури: виконання розраховане на крок 3/8 дюйма та має шість прямих зубців.
• Посадка: перед монтажем порівнюють форму, глибину барабана, центральний отвір і розташування сполучних поверхонь зі знятою деталлю.
• Підшипник: голчастий сепаратор має відповідати валу й внутрішній посадці тарілки, вільно обертатися та не мати пошкоджених роликів.

Монтаж і перевірка після ремонту

Роботи виконують на повністю зупиненій та охолодженій пилі, унеможлививши випадковий запуск. Знімають кришку, шину й ланцюг, після чого демонтують кріпильні деталі та стару тарілку в порядку, передбаченому конструкцією GL3800. Посадкове місце очищають від забруднень і перевіряють на вироблення. Під час складання контролюють положення сепаратора та всіх штатних шайб або фіксаторів, не змінюючи їх послідовності. Спосіб блокування поршня, напрямок різьби зчеплення та момент затягування слід брати із сервісних вимог до конкретної версії пили.

Після встановлення тарілка повинна обертатися без заїдання та надмірного люфту. До запуску перевіряють правильність укладання ланцюга на зубцях, його напрямок і натяг, а після короткої пробної роботи повторно оглядають привод. Точний добір виконання 3/8″-6 та справна посадка допомагають відновити рівний рух ланцюга без передчасного вироблення нової деталі й гарнітури.
