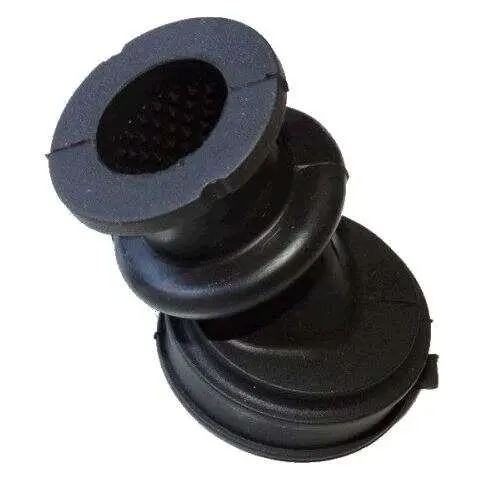

Патрубок карбюратора для бензопил Stihl MS 240/260 KZ-2

Патрубок карбюратора для Stihl MS 240 і MS 260

Впускний патрубок KZ-2 призначений для з’єднання карбюратора з циліндром бензопил Stihl MS 240 і MS 260. Через нього підготовлена карбюратором паливоповітряна суміш надходить до впускного каналу двигуна. Деталь одночасно формує спрямований прохід і підтримує щільність з’єднання між компонентами, які під час роботи зазнають нагрівання та вібрації.

Справний стан колектора необхідний для нормальної роботи двотактного двигуна. Якщо на корпусі з’явилися тріщини, розриви, затверділі ділянки або деформація посадкових країв, до впуску може потрапляти зайве повітря. Склад суміші тоді перестає відповідати налаштуванню карбюратора. Можливими ознаками стають ускладнений запуск, нестійкий холостий хід, мимовільна зміна обертів, провали під час натискання на газ або неможливість правильно відрегулювати карбюратор. Установлення справного патрубка усуває негерметичне з’єднання, якщо причиною несправності є пошкоджений колектор.

Конструкція та призначення

Патрубок виконаний у вигляді формованої еластичної деталі чорного кольору. Профільований корпус має вхідну й вихідну посадкові частини, ущільнювальні краї та розширену нижню частину. Така форма розрахована на розміщення між карбюратором і циліндром в обмеженому просторі корпусу пилки. Еластична ділянка компенсує взаємні переміщення з’єднаних компонентів під час вібрації, не порушуючи прохід суміші.

• Герметичне сполучення: щільні посадкові поверхні обмежують підсмоктування повітря після карбюратора та допомагають зберегти заданий склад суміші.
• Еластичний профільований корпус: сприймає вібраційні переміщення між двигуном і карбюратором, підтримуючи з’єднання під час роботи пилки.
• Формована геометрія: дає змогу розмістити деталь у передбаченому місці без перероблення самого впускного тракту за умови точного збігу модифікації.

Як перевірити сумісність

Головний орієнтир під час добору — модель бензопили: патрубок заявлений для Stihl MS 240 і MS 260. Самого збігу марки недостатньо, адже зовні подібні колектори можуть відрізнятися формою, діаметрами проходів, довжиною, розташуванням країв і способом кріплення. Перед замовленням порівняйте нову деталь зі знятим патрубком за загальною конфігурацією, формою обох посадкових сторін, положенням виступів і пазів, а також місцем розташування розширеної нижньої частини. Якщо пилку ремонтували раніше або вона має іншу модифікацію, особливо ретельно перевірте фактично встановлений варіант.

Позначення KZ-2 стосується виконання цієї товарної позиції. Його не варто використовувати як єдиний критерій добору: вирішальними залишаються модель пилки та збіг геометрії з демонтованою деталлю. Колектор не є карбюратором у зборі та призначений саме для відновлення з’єднання карбюратора з циліндром.

Установлення та перевірка після ремонту

Заміну виконують після отримання доступу до карбюратора та впускної частини циліндра. Старий патрубок знімають без пошкодження сусідніх деталей, після чого очищають сполучні поверхні від забруднень і залишків відкладень. Новий колектор установлюють рівно, без перекручування, заломів і затискання ущільнювальних країв. Посадкові частини мають повністю зайняти свої місця, а штатне кріплення — утримувати з’єднання з передбаченою щільністю.

Під час розбирання корисно оглянути стару деталь по всьому колу, зокрема складки та зони біля посадкових країв: невеликий надрив іноді розкривається лише під час згинання. Одночасно перевіряють стан сполучних поверхонь і кріплення, оскільки новий патрубок не усуне витік, спричинений пошкодженням сусідньої деталі або неправильним складанням. Після монтажу контролюють запуск, холостий хід і реакцію двигуна на газ. Карбюратор налаштовують лише після усунення негерметичності впуску.

Патрубок KZ-2 підходить для планового ремонту Stihl MS 240 або MS 260 у разі розтріскування, пересихання, втрати еластичності чи порушення посадки попереднього колектора. Точна перевірка моделі, форми та сполучних ділянок до встановлення допомагає вибрати відповідну деталь і відновити штатний шлях подавання суміші.
