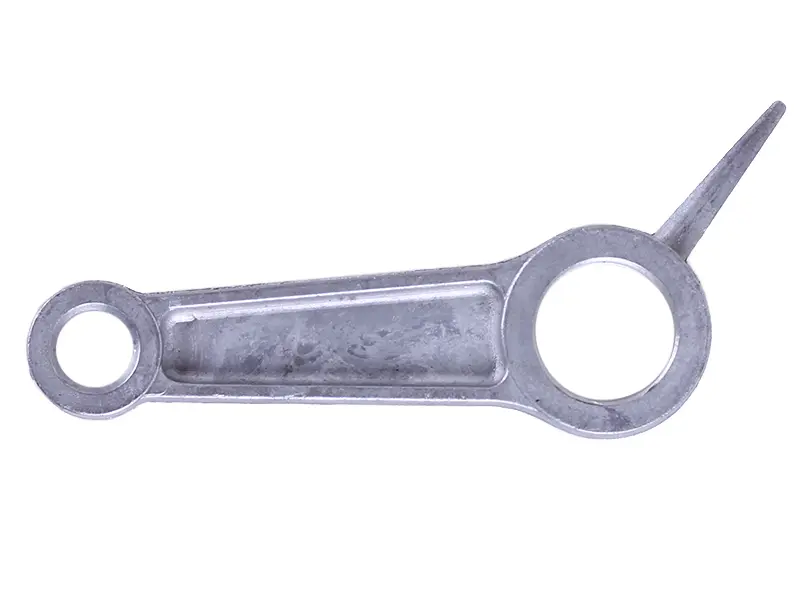

Шатун поршня компресора 12×22×80

Шатун поршня компресора 12×22×80

Шатун призначений для ремонту поршневого компресора та працює у складі кривошипно-шатунного механізму. Він з’єднує поршневий палець із колінчастим валом і передає рух між поршневою групою та приводним вузлом. Деталь використовують під час обслуговування компресорної головки, коли потрібно відновити роботу механізму з розмірним позначенням 12×22×80.

Під час вибору шатуна насамперед потрібно враховувати його посадкові параметри та геометрію. Навіть зовні схожі деталі можуть мати різні діаметри посадкових місць, відстань між осями отворів, форму корпусу та спосіб з’єднання з іншими елементами компресора. Тому позначення 12×22×80 необхідно звірити з параметрами знятого шатуна, а потім порівняти обидві деталі за всіма доступними ознаками. Самої зовнішньої схожості або назви моделі компресора для точного підбору недостатньо.

Якщо старий шатун уже демонтовано, виконайте порівняння до початку складання. Перевірте діаметри посадкових отворів, відстань між їхніми центрами, загальну форму корпусу та розташування місць з’єднання. Така попередня звірка дає змогу одразу визначити, чи відповідає запчастина конструкції конкретної компресорної головки, та уникнути повторного розбирання через невідповідну модифікацію.

Причиною для заміни шатуна може бути зношення посадкових отворів, поява слідів задирів, деформація або пошкодження деталі під час розбирання. Оскільки шатун установлений усередині компресорного механізму й безпосередньо пов’язаний із поршневою групою та колінчастим валом, його стан потрібно оцінювати разом зі спряженими елементами. Установлення нової деталі без перевірки інших компонентів може не усунути несправність, якщо зношення наявне й у пов’язаних вузлах.

Що перевірити під час ремонту

• стан поршневого пальця та його спряження із шатуном;
• стан колінчастого вала в місці з’єднання;
• цілісність поршня та відсутність пошкоджень;
• стан кріплення, що використовується під час складання;
• чистоту всіх спряжених поверхонь.

Перед установленням очистьте місця з’єднання та переконайтеся, що на них немає забруднень, здатних завадити правильному складанню. Одночасно огляньте деталі, які працюють разом із шатуном: поршневий палець, колінчастий вал, поршень і кріплення. Комплексна перевірка вузла допомагає визначити повний обсяг ремонту ще до складання та не повертатися до розбирання через раніше не помічене зношення спряженої деталі.

Характеристики

• Тип: шатун поршня компресора.
• Розмірне позначення: 12×22×80.
• Призначення: робота у складі кривошипно-шатунного механізму компресора.
• Застосування: ремонт і планове обслуговування компресорної головки.

Шатун 12×22×80 обирають для заміни, коли параметри демонтованої деталі збігаються із зазначеним розмірним позначенням і конструкцією нової запчастини. Під час монтажу дотримуйтеся порядку складання, передбаченого виробником компресора. Після завершення ремонту, до запуску обладнання, вручну перевірте вільний рух механізму. Якщо вузол переміщується без перешкод, можна переходити до подальших операцій, передбачених порядком обслуговування компресора.
