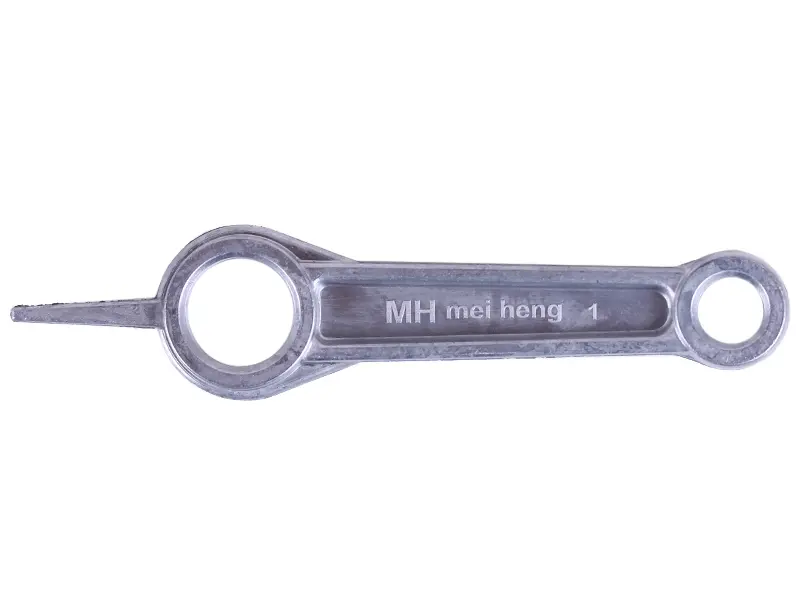

Шатун поршня компресора 12×20×89

Шатун поршня компресора 12×20×89

Шатун призначений для поршневого компресора та є ланкою між поршнем і колінчастим валом. Деталь передає рух у кривошипно-шатунному механізмі, тому її геометрія має відповідати штатній конструкції компресорної головки. У позначенні 12×20×89 зазначено основні посадкові параметри: отвір під палець 12 мм, посадка на колінчастий вал 20 мм і міжосьова відстань 89 мм.

Запчастина стане у пригоді під час ремонту компресора, якщо попередній шатун має помітне зношення посадкових отворів, пошкодження або деформацію. Заміна деталі допомагає відновити коректну роботу поршневої групи за умови, що інші спряжені елементи механізму також справні й відповідають один одному. Шатун виготовлений з алюмінію та має два отвори різного діаметра для з’єднання з поршневим пальцем і колінчастим валом.

Що перевірити перед придбанням

Порівняйте нову деталь зі знятим шатуном за трьома ключовими розмірами: діаметром малого отвору, діаметром великого отвору та відстанню між їхніми центрами. Маркування 12×20×89 не означає сумісність із певною моделлю компресора, тому підбирати запчастину лише за зовнішньою схожістю не варто. Перевірте також форму корпусу, спосіб установлення, стан поршневого пальця та колінчастого вала. Такий підхід зменшує ризик помилки під час ремонту й допомагає відразу підібрати відповідну деталь.

Переваги:

• призначений для кривошипно-шатунного механізму поршневого компресора;
• посадка під поршневий палець — 12 мм;
• посадка на колінчастий вал — 20 мм;
• міжосьова відстань отворів — 89 мм;
• алюмінієва конструкція з двома посадковими отворами;
• підходить для планового ремонту та заміни зношеного шатуна.

Практичний вибір та встановлення

Перед розбиранням компресор потрібно від’єднати від живлення та повністю скинути тиск із системи. Під час заміни шатуна огляньте спряжені поверхні: палець, колінчастий вал, поршень і кріплення. Пошкодження цих елементів можуть вплинути на результат ремонту навіть після встановлення нової деталі. Монтаж виконують за штатною схемою конкретної компресорної головки; за відсутності досвіду обслуговування таких вузлів роботу краще доручити майстру.

Шатун 12×20×89 обирають як комплектуючу для обслуговування поршневих компресорів із відповідними посадковими розмірами. Точне звіряння параметрів старої деталі перед замовленням дає змогу використати запчастину за призначенням і уникнути повторного розбирання обладнання.
