Шатун компресора AMG (42)

Шатун компресора AMG (42)

Деталь призначена для ремонту механічної частини поршневого компресора. Шатун з’єднує поршневу частину з приводним кривошипом і передає зворотно-поступальний рух, необхідний для переміщення поршня в циліндрі. Він працює всередині компресорної головки, тому правильний підбір впливає на вільний хід механізму, відсутність перекосу та стабільну роботу після складання.

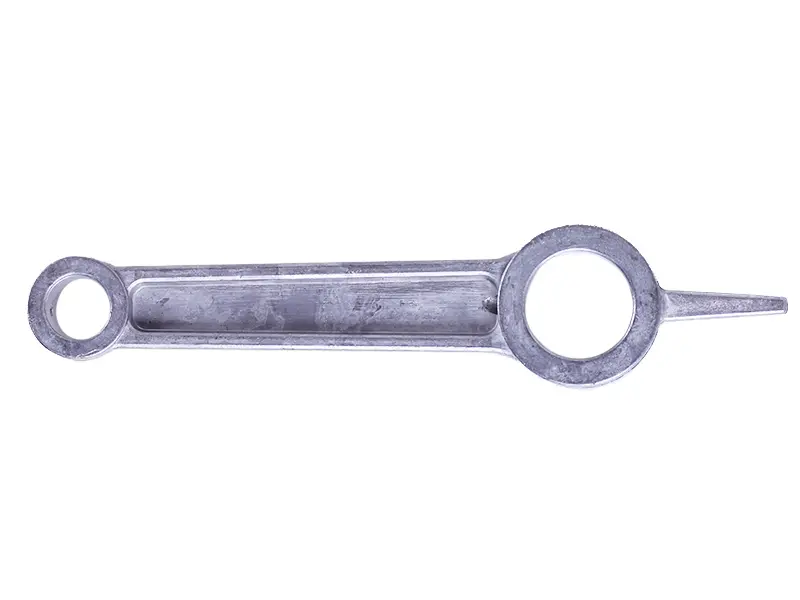

Конструкція має вигляд видовженого суцільного тіла з двома круглими головками різного діаметра. Одна головка встановлюється з боку поршневого пальця, інша з’єднується з приводною частиною компресора. Біля великої головки передбачений поздовжній виступ. Позначення «42» стосується ідентифікації цієї модифікації, однак не замінює перевірку розмірів: у зовні подібних шатунів можуть відрізнятися діаметри отворів, відстань між їхніми центрами, товщина, профіль тіла та розташування виступу.

Що перевірити під час підбору

• Призначення: деталь потрібно підбирати саме для поршневого компресора з відповідною конструкцією компресорної головки.
• Два посадкові отвори: порівняйте їхні діаметри зі старим шатуном і спряженими деталями — поршневим пальцем та приводною частиною.
• Міжосьова відстань: відстань між центрами головок має збігатися, інакше зміниться положення поршня відносно циліндра.
• Товщина та бічний профіль: перевірте ширину головок і тіла, наявний простір у картері, а також відсутність контакту із сусідніми деталями.
• Орієнтація: зіставте форму обох сторін і напрямок поздовжнього виступу. Положення деталі має відповідати початковому компонуванню компресора.
• Позначення модифікації: варіант AMG (42) слід обирати за умови збігу з установленою версією та геометрією демонтованої деталі.

Коли потрібна заміна

Перевірка шатуна потрібна у разі появи механічного стуку, помітного люфту поршня, заклинювання, пошкодження посадкових місць або деформації тіла. Причину несправності варто оцінювати комплексно: збільшений зазор може бути пов’язаний не лише із шатуном, а й зі зношенням пальця, кривошипа чи інших спряжених деталей. Установлення нової деталі на пошкоджену посадкову поверхню не усуває джерело люфту та може спричинити повторне розбирання компресорної головки.

Підготовка до встановлення

Перед складанням очистьте внутрішню частину компресора від забруднень і продуктів зношення. Перевірте поршневий палець, приводний ексцентрик або кривошип, стан фіксаторів і вільне переміщення поршня в циліндрі. Спосіб кріплення, потреба у втулках, підшипниках, шайбах і стопорних деталях залежать від конструкції конкретного компресора; ці компоненти добираються окремо за демонтованими деталями та схемою агрегата.

Після встановлення механізм повинен прокручуватися вручну плавно, без заїдань, бічного перекосу та контакту шатуна з картером. До остаточного складання перевірте положення поршня на всій довжині ходу й надійність штатних фіксаторів. Такий порядок допомагає виявити невідповідність геометрії до запуску обладнання. Шатун AMG (42) придатний для ремонту лише за повного збігу посадкових параметрів і компонування, тому найнадійніший спосіб вибору — зіставити його форму та ключові розміри зі знятою деталлю.
