Паперовий фільтр компресора, тип 2, 59/51×25 мм

Паперовий фільтр компресора, тип 2

Компактний фільтр призначений для очищення повітря, що надходить до компресора. Паперова складчаста частина затримує пил та інші тверді забруднення до їх потрапляння у внутрішні механізми обладнання. Це допомагає підтримувати нормальний повітряний потік і зменшувати кількість абразивних частинок, які контактують із деталями компресорної головки. Деталь використовують під час планового обслуговування або ремонту, коли встановлений фільтр забруднений, пошкоджений чи вже не пропускає повітря належним чином.

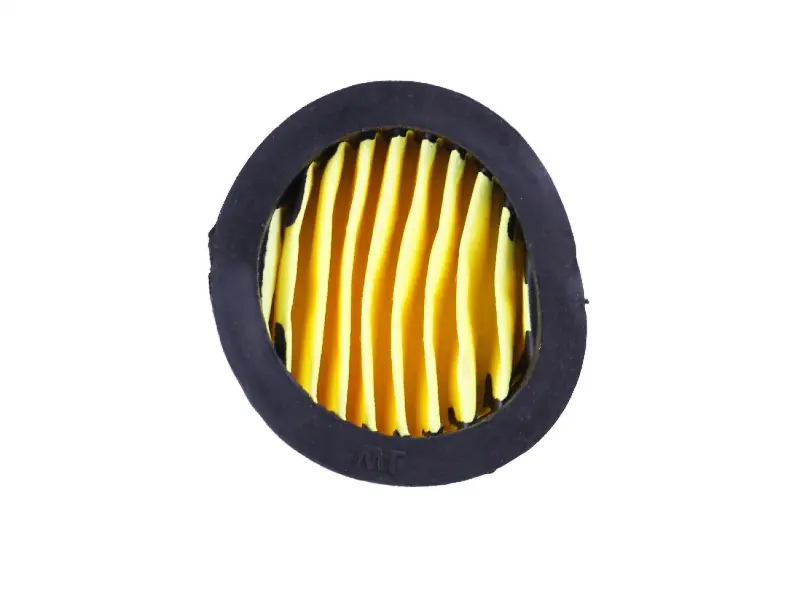

Фільтрувальна частина має вигляд частих паперових складок і розміщена всередині чорної кільцевої рамки. Складчаста форма збільшує площу проходження повітря за невеликих габаритів деталі. Рамка по периметру підтримує паперову частину та прилягає до посадкового місця корпусу. Жовтий колір паперу й чорне обрамлення допомагають відрізнити цей варіант від деталей іншої форми, однак головними критеріями добору залишаються розміри та геометрія посадки.

Розміри та сумісність

Для цього фільтра зазначені зовнішні розміри 59/51 мм і висота 25 мм. Позначення «тип 2» відокремлює його від зовні подібних варіантів першого та третього типів, тому добирати деталь лише за загальною назвою фільтра компресора не варто. Перед монтажем порівняйте зі старим фільтром обидва розміри 59 і 51 мм, висоту 25 мм, контур рамки, розташування складчастої частини та спосіб фіксації у корпусі.

Тип 2 застосовується у компресорах K42 і K47. В обладнання інших серій форма корпусу та посадкові розміри можуть відрізнятися навіть за схожого вигляду фільтра. Якщо модель компресора не належить до зазначених, орієнтуйтеся на повний збіг геометрії демонтованої деталі та внутрішнього місця у фільтрувальному корпусі. Фільтр не слід підрізати, стискати по краях або встановлювати з перекосом для припасування: деформована рамка може прилягати нерівномірно.

Практичні особливості

• Складчаста паперова поверхня уміщує значну площу фільтрації в компактному корпусі та затримує забруднення з повітряного потоку.
• Суцільна рамка по периметру підтримує паперові складки й допомагає правильно розмістити фільтр за контуром посадкового місця.
• Висота 25 мм дає змогу завчасно перевірити, чи закриється штатний корпус без тиску на паперову частину.
• Формат тип 2 дозволяє відокремити цю деталь від сусідніх за асортиментом фільтрів з іншою посадковою геометрією.

Коли потрібна заміна

Стан фільтра перевіряють під час регулярного обслуговування компресора, а також після роботи у запиленому приміщенні. Підставою для встановлення нової деталі є помітне накопичення пилу між складками, пошкодження чи значна деформація паперу, порушення форми рамки та погіршення проходження повітря. Забруднену паперову частину не варто проколювати, розсувати або жорстко очищати інструментом: такі дії порушують цілісність фільтрувальної поверхні та утворюють прохід для пилу.

Монтаж і перевірка

Перед обслуговуванням компресор вимикають і звільняють від залишкового тиску відповідно до інструкції обладнання. Після зняття кришки стару деталь виймають так, щоб накопичений пил не потрапив усередину повітрозабірного каналу. Посадкову порожнину очищають, після чого новий фільтр розміщують рівно, без заломів паперових складок і перекосу рамки. Кришка має закриватися штатно, не зминаючи фільтрувальну частину.

Після складання перевірте рівномірність прилягання по всьому контуру та відсутність відкритих проміжків між рамкою і корпусом. Правильно дібраний паперовий фільтр типу 2 займає посадкове місце без примусового розтягування чи стискання. Збіг розмірів 59/51×25 мм, форми та моделі компресора забезпечує впевнений вибір деталі для обслуговування K42, K47 й обладнання з такою самою підтвердженою посадкою.
